Khung giàn lắp tấm pin trên mái tôn, mái ngói, mái bằng: vật liệu và yêu cầu kỹ thuật

Khung giàn là bộ phận “câm lặng” nhất của hệ thống điện mặt trời: không tạo ra điện, không xuất hiện trong ứng dụng giám sát, nhưng lại quyết định hệ thống có đứng vững qua 25 năm mưa nắng, gió bão hay không. Về yêu cầu kỹ thuật cốt lõi, một bộ khung giàn đạt chuẩn phải đồng thời thỏa mãn bốn điều kiện: chịu được tải trọng và áp lực gió theo TCVN 2737:2023; vật liệu chống ăn mòn tương xứng tuổi đời 25 năm của tấm pin; giữ khoảng hở thông gió tối thiểu khoảng 100–150 mm giữa mặt dưới tấm pin và mái; và cố định mỗi tấm pin bằng tối thiểu 4 kẹp chuyên dụng siết trên khung nhôm của tấm, tuyệt đối không tỳ lên mặt kính. Cách thi công khung khác nhau rõ rệt giữa ba loại mái phổ biến tại Việt Nam — mái tôn, mái ngói và mái bằng bê tông — vì mỗi loại mái có kết cấu chịu lực, cách chống thấm và điểm neo giữ hoàn toàn khác nhau. Bài viết này đi qua từng loại mái, vật liệu khung nên dùng và các chi tiết kỹ thuật mà chủ nhà cần kiểm tra khi nghiệm thu.

Yêu cầu chung đối với khung giàn lắp tấm pin

Trước khi xét từng loại mái, có một nhóm yêu cầu áp dụng cho mọi công trình. Đầu tiên là khả năng chịu lực: khung giàn phải truyền toàn bộ tải trọng của dàn pin (mỗi tấm pin lớn hiện nay nặng khoảng 28–32 kg, tương đương tải phân bố khoảng 12–15 kg/m² chưa kể khung) cộng với lực nâng do gió hút trên mái xuống kết cấu chịu lực của ngôi nhà. TCVN 2737:2023 về tải trọng và tác động là căn cứ để kiểm tra sức chịu tải tĩnh, hoạt tải và đặc biệt là áp lực gió — yếu tố nguy hiểm nhất với giàn pin, vì gió bão gây lực nhổ lên (uplift) lớn hơn nhiều trọng lượng bản thân của dàn pin. Sổ tay hướng dẫn điện mặt trời mái nhà của Sở Công Thương tỉnh Đắk Lắk (2026) nhấn mạnh yêu cầu khảo sát, kiểm tra sức chịu tải của mái trước khi lắp, thay vì giả định mọi mái đều đủ khỏe.

Yêu cầu thứ hai là độ bền ăn mòn: khung giàn làm việc ngoài trời, vùng ven biển còn chịu hơi muối. Vật liệu phải đạt tuổi thọ tương đương tấm pin, nếu không chỉ sau 7–10 năm khung rỉ sét, bulong kẹt cứng khiến việc tháo lắp bảo trì trở thành phá dỡ. Yêu cầu thứ ba là khoảng hở thông gió: mặt dưới tấm pin cần cách bề mặt mái tối thiểu khoảng 100–150 mm (nhiều đơn vị EPC áp dụng mức 150 mm) để không khí lưu thông làm mát; tấm pin càng nóng, công suất càng giảm theo hệ số nhiệt khoảng −0,34 đến −0,40%/°C, nên khoảng hở này ảnh hưởng trực tiếp tới sản lượng chứ không chỉ là chuyện cơ khí. Yêu cầu thứ tư là giãn nở nhiệt và thoát nước: giữa hai tấm pin kề nhau phải chừa khe hở tối thiểu 10 mm cho giãn nở nhiệt, bố trí tấm không được bịt kín lỗ thoát nước ở khung dưới của tấm pin, và hướng lắp không tạo điểm đọng nước trên mặt kính. Cuối cùng, khung kim loại phải được nối đất liên kết đẳng thế về hệ thống tiếp địa của công trình cùng với vỏ inverter, bảo đảm an toàn điện và chống sét.

Một cấm kỵ cần nhắc ngay từ đầu: theo hướng dẫn chuyên ngành phục vụ an toàn cháy, không dùng vật liệu dễ bắt cháy như gỗ, nhựa làm khung đỡ giàn pin. Mọi phương án “chế” khung bằng gỗ, thép hộp sơn thường không xử lý chống gỉ hoặc thanh nhựa đều không đạt yêu cầu cho một công trình điện có tuổi đời 25 năm.

Vật liệu khung giàn: nhôm, thép mạ kẽm hay inox?

Trong thực tế thi công tại Việt Nam, cấu hình phổ biến nhất là kết hợp: rail và kẹp bằng nhôm định hình anod, bulong và chi tiết siết bằng inox, còn phần chân/khung chịu lực lớn (với mái bằng hoặc mái yếu cần gia cường) dùng thép mạ kẽm nhúng nóng. Khi hai kim loại khác nhau tiếp xúc trực tiếp ngoài trời ẩm, có thể xảy ra ăn mòn điện hóa ở kim loại “yếu” hơn; thợ thi công đúng kỹ thuật sẽ dùng đệm cách điện hoặc chọn vật liệu tương thích tại các điểm tiếp xúc — đây là chi tiết nhỏ nhưng phân biệt rõ đơn vị làm chuẩn với đơn vị làm ẩu.

Hình 1: Hệ khung giàn nhôm định hình và kẹp chuyên dụng cố định tấm pin — kẹp chỉ ôm khung nhôm của tấm, không tiếp xúc mặt kính.

Khung giàn trên mái tôn

Mái tôn là loại mái phổ biến nhất cho nhà xưởng và rất nhiều nhà dân, đồng thời là loại mái thi công nhanh nhất vì tôn đã có sẵn sóng và xà gồ bên dưới. Có hai cách neo khung lên mái tôn. Cách thứ nhất dùng chân đỡ chữ L (L-feet) bắn vít xuyên tôn vào xà gồ: điểm bắn vít được xử lý chống dột bằng gioăng cao su EPDM và keo silicone chuyên dụng ngoài trời, sau đó rail nhôm bắt lên các chân đỡ này. Yêu cầu sống còn của cách này là vít phải ăn vào xà gồ chịu lực — bắn vít chỉ vào tấm tôn mỏng sẽ bị gió nhổ bật cả dàn pin trong cơn bão đầu tiên. Cách thứ hai áp dụng riêng cho tôn seam-lock/cliplock (tôn khóa mí, không có vít lộ trên bề mặt): dùng kẹp ôm mí tôn (seam clamp) siết chặt vào mí đứng của tôn mà không cần khoan xuyên, giữ nguyên vẹn khả năng chống thấm của mái và được ưa chuộng cho nhà xưởng mới. Với tôn sóng tròn, sóng vuông dân dụng lâu năm đã rỉ sét, mỏng yếu, kỹ sư cần khảo sát lại sức chịu tải theo TCVN 2737:2023; nhiều trường hợp phải gia cường xà gồ hoặc thay mới một phần tôn trước khi đặt dàn pin lên.

Góc nghiêng trên mái tôn thường đi theo độ dốc sẵn có của mái (phổ biến 10–15°), vừa giảm chi phí khung, vừa giữ lực gió tác động ở mức thấp và thẩm mỹ gọn gàng. Nếu mái tôn có độ dốc quá nhỏ (dưới 5°), cần dùng chân đỡ nâng thêm để đạt góc nghiêng tối thiểu khoảng 10° giúp nước mưa tự rửa bụi trên mặt pin thay vì đọng vũng làm ố kính.

Khung giàn trên mái ngói

Mái ngói khó thi công hơn vì bề mặt không phẳng và ngói giòn, dễ vỡ. Nguyên tắc bất di bất dịch là: không khoan xuyên qua viên ngói, không bắt vít lên ngói, và không để tải trọng dàn pin đè lên ngói. Cách làm đúng chuẩn là luồn móc ngói (tile hook) bằng inox hoặc thép mạ kẽm xuống dưới viên ngói, bắt cố định vào xà gồ/cầu phong gỗ hoặc bê tông bên dưới, phần móc vòng lên qua khe ngói để nhô ra ngoài làm điểm bắt rail. Viên ngói tại vị trí móc có thể được mài nhẹ rãnh cho móc đi qua, sau đó xử lý kín khe hở để mưa không lùa vào. Rail nhôm lắp trên các móc này tạo thành mặt phẳng đỡ pin song song với mặt mái.

Thi công mái ngói đúng kỹ thuật cần thêm ngói dự phòng cùng loại để thay các viên bị nứt trong quá trình thao tác (tỷ lệ vỡ vài phần trăm là bình thường và phải được tính trước), thợ di chuyển trên mái bằng ván lót phân tải thay vì giẫm trực tiếp lên ngói, và sau khi hoàn thiện phải kiểm tra dột bằng cách dội nước thử các vị trí móc. Nếu mái ngói của nhà đã xuống cấp, dột sẵn từ trước, nên xử lý chống thấm và thay ngói hư trước khi lắp pin — vì sau khi dàn pin phủ lên, việc sửa chữa mái bên dưới trở nên rất khó khăn và tốn kém.

Khung giàn trên mái bằng và mái bê tông

Mái bằng (sân thượng bê tông) cho tự do thiết kế lớn nhất: khung giàn là kết cấu độc lập gồm chân trước thấp, chân sau cao tạo góc nghiêng tối ưu theo vùng miền (khoảng 10–15° ở miền Nam, cao hơn ở miền Bắc), toàn bộ dàn pin quay về hướng Nam bất kể hướng nhà. Có hai phương án neo giữ. Neo cơ học dùng bulong nở hoặc bulong hóa chất khoan vào sàn bê tông: chắc chắn nhất trước gió bão nhưng xuyên qua lớp chống thấm, nên mỗi điểm neo phải được xử lý chống thấm nhiều lớp (bơm keo, quấn màng, trát bảo vệ) và bảo hành chống dột rõ ràng trong hợp đồng. Đối trọng (ballast) dùng các khối bê tông đè giữ khung mà không khoan sàn: giữ nguyên chống thấm nhưng cộng thêm tải trọng đáng kể lên sàn, bắt buộc phải kiểm tra khả năng chịu tải của kết cấu theo TCVN 2737:2023, và ở vùng gió lớn phương án này cần tính toán khối lượng đối trọng rất cẩn thận hoặc kết hợp cả hai cách.

Với mái bằng, thêm hai yêu cầu thường bị bỏ qua: bố trí lối đi kỹ thuật giữa các dãy pin để vệ sinh, bảo trì và phục vụ tiếp cận chữa cháy (đồng thời đáp ứng yêu cầu chia cụm và khoảng cách an toàn cháy), và tính bóng đổ giữa các hàng pin: hàng trước không được che hàng sau vào khung giờ nắng chính, khoảng cách hàng được tính theo góc nắng mùa đông — mùa mặt trời thấp nhất trong năm. Chủ cơ sở có thể xem hình ảnh thực tế các kiểu bố trí này trong mục dự án đã triển khai để dễ hình dung trước khi làm việc với đơn vị thiết kế.

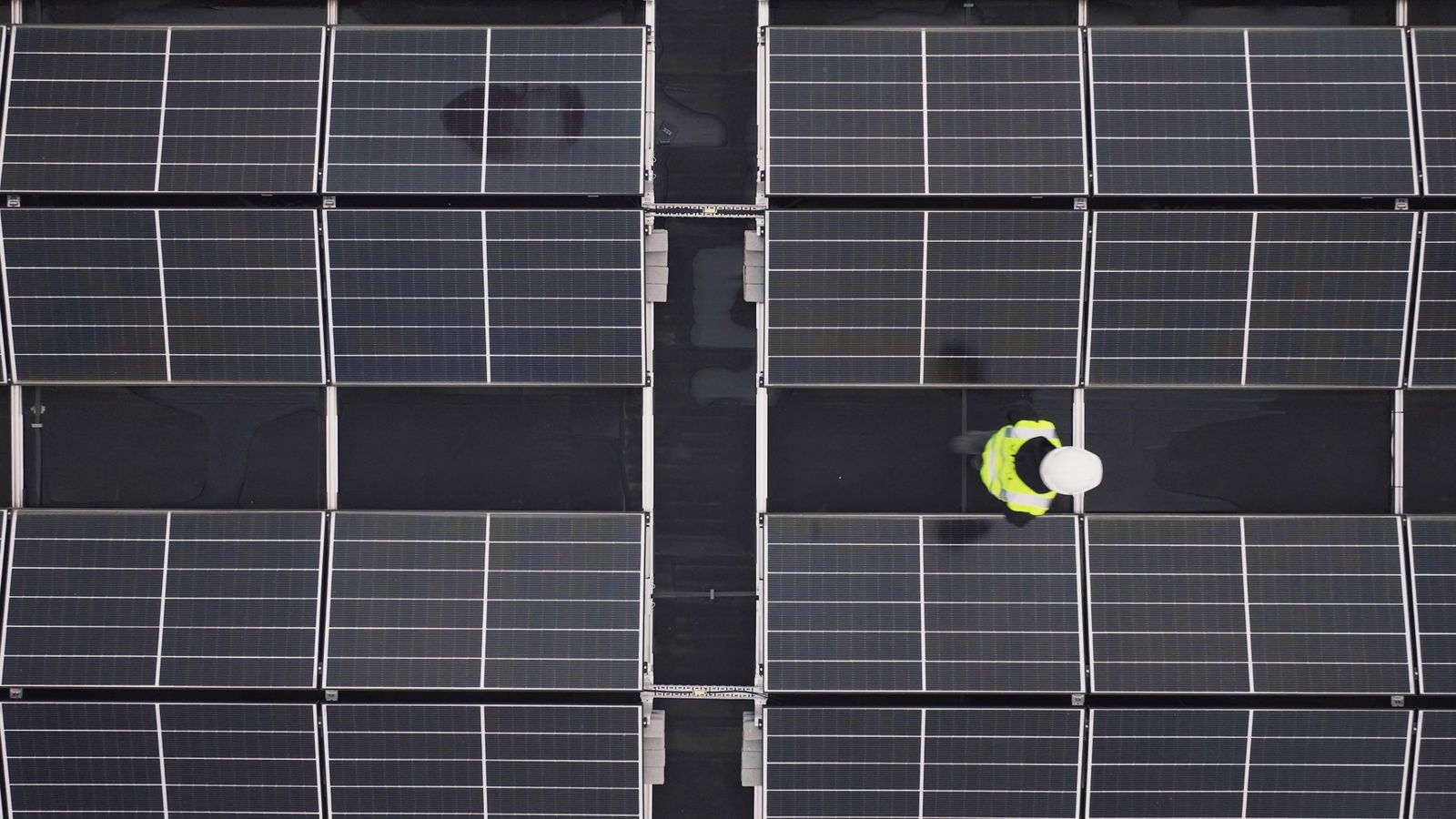

Hình 2: Bố trí các dãy pin trên khung giàn với lối đi kỹ thuật giữa các dãy để phục vụ thi công, vệ sinh và bảo trì về sau.

Một nguyên tắc bố trí thường bị xem nhẹ liên quan trực tiếp tới TCVN 2737:2023: áp lực gió trên mái không phân bố đều. Vùng biên và đặc biệt là bốn góc mái chịu lực hút gió lớn hơn hẳn vùng giữa mái, vì luồng gió tách ra mạnh nhất tại các cạnh của công trình. Do đó mật độ điểm neo, khoảng cách giữa các chân đỡ và số kẹp tại vùng biên phải được bố trí dày và chắc hơn vùng giữa, theo đúng hướng dẫn của nhà sản xuất hệ rail và kết quả tính toán gió của từng khu vực — miền Trung ven biển chịu bão trực tiếp không thể dùng cùng một mật độ neo như khu vực đô thị khuất gió trong nội địa. Tương tự, khoảng cách giữa hai chân đỡ liên tiếp phải bám theo nhịp xà gồ hoặc dầm chịu lực thực tế của mái chứ không chia đều theo chiều dài rail cho đẹp. Khi xem bản vẽ thiết kế, nếu bạn thấy toàn bộ mái được bố trí điểm neo thưa và đều nhau một cách máy móc, đó là dấu hiệu bản vẽ chưa được tính gió nghiêm túc cho công trình cụ thể của bạn.

Chi tiết thi công quyết định tuổi thọ khung giàn

• Số kẹp và lực siết: Mỗi tấm pin cố định tối thiểu bằng 4 kẹp (kẹp biên và kẹp giữa) có độ dày 7–10 mm, siết bulong M8 đúng lực quy định của nhà sản xuất rail. Kẹp chỉ được ôm vào khung nhôm của tấm pin theo đúng vùng kẹp cho phép ghi trong hướng dẫn lắp đặt của hãng pin — kẹp sai vị trí hoặc siết quá lực có thể làm nứt kính, cong khung và mất bảo hành tấm pin.
• Khoảng hở thông gió 100–150 mm: Đảm bảo bằng chiều cao chân đỡ; không hạ thấp để “tiết kiệm khung” vì mặt pin nóng thêm vài độ C sẽ trừ sản lượng mỗi ngày và đẩy nhanh lão hóa tấm pin.
• Khe giãn nở 10 mm giữa các tấm: Giúp dàn pin co giãn theo nhiệt độ ngày – đêm mà không xô lệch, đồng thời là khe thoát nước mưa giữa các tấm.
• Không đứng, không giẫm lên tấm pin trong suốt quá trình lắp dựng và bảo trì: trọng lượng người tập trung trên diện tích nhỏ gây nứt vi mô (microcrack) trong cell pin — mắt thường không thấy nhưng làm giảm sản lượng và tạo điểm nóng về lâu dài.
• Không lắp đặt khi mái ướt, mưa gió: Vừa nguy hiểm cho thợ, vừa làm đầu nối điện bị ẩm — nguyên tắc an toàn cơ bản trong mọi tài liệu hướng dẫn lắp đặt của các nhà sản xuất.
• Nối đất khung giàn: Các đoạn rail liên tục phải được nối liên kết bằng dây đồng hoặc kẹp nối đất chuyên dụng xuyên qua lớp anod của nhôm, kéo về cọc tiếp địa chung của hệ thống; bỏ qua bước này khiến khung kim loại lớn trên mái không được bảo vệ khi có sét.
• Chống dột tại mọi điểm xuyên mái: Bất kỳ lỗ khoan nào cũng phải có gioăng/keo xử lý đúng vật liệu và được kiểm tra thử nước; cam kết bảo hành chống dột cần ghi thành điều khoản riêng trong hợp đồng thi công.

Câu hỏi thường gặp

Khung giàn nhôm có chịu được bão lớn không?

Có, nếu hệ rail – kẹp – chân đỡ được thiết kế và thi công theo tải trọng gió của TCVN 2737:2023 cho đúng khu vực, vít neo ăn vào xà gồ/kết cấu chịu lực và số điểm neo đạt yêu cầu. Phần lớn sự cố tốc mái giàn pin trong bão đến từ thi công sai — vít bắn vào tôn mỏng thay vì xà gồ, thiếu điểm neo ở vùng biên mái nơi lực hút gió lớn nhất — chứ không phải do vật liệu nhôm yếu.

Mái tôn nhà tôi đã cũ và rỉ có lắp pin được không?

Chỉ sau khi kỹ sư khảo sát và xác nhận tôn cùng xà gồ còn đủ khả năng chịu tải. Nếu tôn đã mục, mỏng hoặc xà gồ thưa, cần thay tôn/gia cường trước khi lắp. Đặt dàn pin 25 năm lên một mái tôn chỉ còn tuổi thọ 5–7 năm là quyết định sai lầm phổ biến, vì muốn sửa mái sau này sẽ phải tháo toàn bộ hệ thống.

Lắp trên mái ngói có làm dột nhà không?

Thi công đúng kỹ thuật bằng móc ngói bắt xuống xà gồ, không khoan xuyên viên ngói, xử lý kín khe móc và thử nước sau thi công thì nguy cơ dột rất thấp. Dột thường xảy ra ở các đội thi công dùng cách bắn vít xuyên ngói rồi bít silicone tạm bợ — lớp keo này nứt sau 1–2 mùa nắng mưa.

Vì sao mặt dưới tấm pin phải cách mái 100–150 mm?

Khoảng hở này tạo luồng không khí đối lưu làm mát tấm pin khi vận hành. Tấm pin càng nóng càng mất công suất (khoảng −0,34 đến −0,40%/°C theo hệ số nhiệt Pmax), nên thông gió tốt giúp giữ sản lượng, đồng thời khoảng hở còn giúp thợ thao tác bắt kẹp, đi cáp và tránh nước mưa đọng tiếp xúc lâu với mặt lưng tấm pin.

Khung giàn có cần bảo trì không?

Có, nhưng đơn giản: mỗi năm một lần (thường kết hợp đợt vệ sinh pin) kiểm tra trực quan độ chắc của bulong kẹp, dấu hiệu rỉ sét ở các điểm cắt/mối hàn của phần thép, tình trạng gioăng chống dột quanh chân đỡ, và độ liên tục của dây nối đất khung. Phát hiện sớm một bulong lỏng rẻ hơn rất nhiều so với hậu quả khi gió bão tác động lên cả dãy pin.

Tóm lại, khung giàn là phần “xương sống” quyết định hệ thống điện mặt trời có đứng vững và an toàn suốt 25 năm hay không. Mỗi loại mái có một kỹ thuật neo giữ riêng — kẹp mí hoặc chân chữ L cho mái tôn, móc ngói cho mái ngói, khung nghiêng neo cơ học hoặc đối trọng cho mái bằng — và không thể áp dụng máy móc một cách cho mọi nhà. Khi làm việc với đơn vị thi công, hãy yêu cầu họ trình bày rõ vật liệu khung, cách neo vào kết cấu chịu lực, phương án chống dột và bảo hành của từng hạng mục; đó là những câu hỏi mà một đơn vị làm chuẩn sẽ trả lời được ngay bằng bản vẽ và thông số cụ thể. Tham khảo thêm các cấu hình hệ thống tại trang chủ SOLPOWER hoặc xem cách các công trình thực tế được triển khai trong mục dự án.
