Bóng che (shading) ảnh hưởng thế nào tới sản lượng điện mặt trời và cách xử lý

Trong các yếu tố làm giảm sản lượng điện mặt trời, bóng che (shading) là yếu tố bị đánh giá thấp nhất — và gây thiệt hại không tương xứng với diện tích của nó. Một bóng râm chỉ phủ lên một phần nhỏ của dàn pin vẫn có thể kéo sản lượng của cả chuỗi pin xuống hàng chục phần trăm, vì các tấm pin trong một chuỗi được mắc nối tiếp và dòng điện chung bị giới hạn bởi tấm pin yếu nhất. Thiệt hại do bóng che không chỉ là sản lượng hôm nay: cell pin bị che trong khi các cell khác vẫn phát điện sẽ trở thành tải tiêu thụ, nóng lên cục bộ tạo thành điểm nóng (hot spot), đẩy nhanh lão hóa và trong trường hợp xấu có thể gây cháy hộp nối, nứt kính. Tin tốt là phần lớn thiệt hại do bóng che có thể phòng tránh ngay từ khâu khảo sát và thiết kế — chọn vị trí đặt pin tránh vùng bóng trong khung giờ nắng chính, chia chuỗi pin theo vùng bóng, và dùng đúng kiến trúc inverter. Bài viết này giải thích cơ chế bóng che gây hại, cách nhận diện các nguồn bóng phổ biến trên mái nhà Việt Nam và toàn bộ giải pháp xử lý từ thiết kế đến vận hành.

Cơ chế: vì sao một chút bóng lại làm mất nhiều điện?

Để hiểu bóng che, cần nắm hai tầng kết nối điện bên trong hệ thống. Tầng thứ nhất là cell pin bên trong một tấm pin: một tấm pin thông thường gồm hàng chục cell mắc nối tiếp thành 3 nhóm, mỗi nhóm có một diode bypass (diode rẽ mạch) song song. Khi một cell bị che kín, cell đó ngừng phát điện nhưng dòng điện của các cell khác vẫn cố chạy qua, biến cell bị che thành một điện trở tiêu thụ điện và sinh nhiệt — đó là cơ chế điểm nóng. Nếu bóng chỉ phủ một nhóm cell, diode bypass của nhóm đó sẽ mở để dòng điện “đi vòng” qua, cứu các nhóm còn lại nhưng đánh đổi bằng việc mất điện áp của cả nhóm (thường là 1/3 tấm pin) và diode phải làm việc liên tục sẽ mau lão hóa.

Tầng thứ hai là chuỗi pin (string): các tấm pin mắc nối tiếp với nhau để đạt điện áp làm việc của MPPT — thường 8–15 tấm mỗi chuỗi ở hệ hộ gia đình. Trong mạch nối tiếp, dòng điện qua mọi phần tử là như nhau và bị quyết định bởi phần tử yếu nhất. Một tấm pin bị che một nửa có thể chỉ cho qua một phần dòng điện danh định, kéo toàn bộ chuỗi 12 tấm xuống mức sản lượng tương ứng, dù 11 tấm còn lại đang nắng đẹp. Bộ điều khiển MPPT của inverter sẽ cố tìm điểm làm việc tối ưu mới, nhưng không thể vượt qua giới hạn vật lý của tấm pin bị che. Đây là lý do kỹ sư điện mặt trời luôn nói: thiệt hại của bóng che tính theo chuỗi, không tính theo diện tích bị che. Một vật cản nhỏ như bồn nước, ống thông hơi hay cột ăng-ten đặt sai vị trí có thể “ăn” mất 20–40% sản lượng của cả chuỗi vào những giờ bóng của nó quét qua dàn pin.

Bóng che còn được chia thành hai loại theo tính chất. Bóng cứng (hard shading) là bóng đen rõ nét từ vật thể gần như mái nhà kề bên, cây, bồn nước, lan can — gần như chặn hoàn toàn bức xạ trực tiếp. Bóng mềm (soft shading) là vùng sáng yếu do vật ở xa hoặc mây mỏng, bóng của dây điện, cột ăng-ten mảnh — chỉ giảm một phần bức xạ. Bóng cứng nguy hiểm hơn nhiều vì gây mất cân bằng dòng điện mạnh và điểm nóng, trong khi bóng mềm chủ yếu làm giảm sản lượng theo tỷ lệ tương đối. Ngoài ra cần phân biệt bóng che với bụi bẩn: bụi phủ đều làm giảm sản lượng đồng đều vài phần trăm và xử lý bằng vệ sinh, còn bóng che là mất mát cục bộ, không đều, và vệ sinh không giải quyết được.

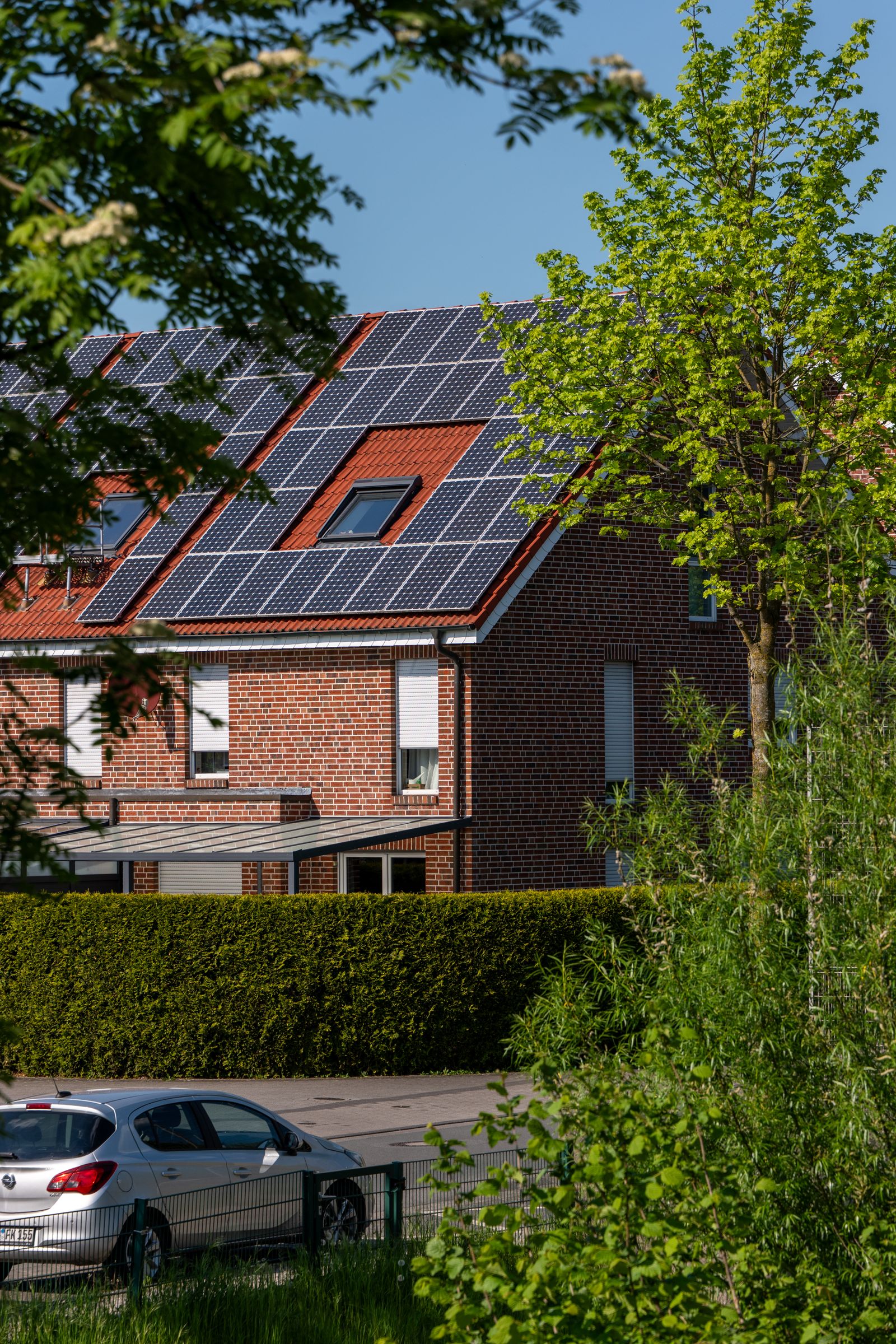

Hình 1: Cây xanh và công trình lân cận là nguồn bóng che phổ biến nhất trên mái nhà — chỉ một vùng bóng nhỏ cũng kéo giảm sản lượng của cả chuỗi pin nối tiếp.

Thiệt hại sản lượng được lượng hóa thế nào?

Mức thiệt hại chính xác phụ thuộc vào vị trí bóng, thời điểm trong ngày và cách ghép chuỗi, nhưng có thể hình dung bằng con số tham chiếu: tại Việt Nam, mỗi kWp lắp đặt cho sản lượng trung bình khoảng 102,6 kWh/tháng. Một hệ 6kWp kỳ vọng khoảng 615 kWh/tháng. Nếu bóng của nhà hàng xóm che mất khung giờ 14h–17h của một trong hai chuỗi pin, tổn thất thực tế thường rơi vào khoảng 8–15% tổng sản lượng tháng — tương đương 50–90 kWh, và lặp lại đều đặn tháng này qua tháng khác trong suốt tuổi đời hệ thống nếu không xử lý. Tổn thất tập trung vào buổi chiều còn đau hơn về mặt kinh tế với hộ dùng điện giá bậc thang, vì đó là giờ gia đình bắt đầu dùng điện mạnh và phải mua điện lưới ở bậc giá cao.

Đáng chú ý là thiệt hại còn mang tính mùa vụ. Quỹ đạo mặt trời thay đổi theo mùa: mùa đông mặt trời đi thấp về phía Nam, bóng của vật cản phía Nam kéo dài hơn nhiều so với mùa hè. Một vị trí đặt pin “thoáng” khi khảo sát vào tháng 6 có thể bị bóng nhà bên che mất 2 giờ mỗi ngày vào tháng 12. Vì vậy khảo sát bóng chuyên nghiệp phải mô phỏng quỹ đạo mặt trời cả năm (thường bằng phần mềm thiết kế 3D hoặc dụng cụ đo đường đi mặt trời tại hiện trường), chứ không chỉ nhìn nắng tại thời điểm đứng trên mái. Đây cũng là điểm khác biệt căn bản giữa báo giá của đơn vị làm kỹ thuật nghiêm túc — có bản mô phỏng bóng và sản lượng theo tháng — với báo giá chỉ dựa vào diện tích mái và số tấm pin.

Các nguồn bóng che thường gặp trên mái nhà Việt Nam

• Bồn nước và bể nước mái: Vật cản “kinh điển” nhất — bồn inox đặt giữa mái đổ bóng dài vào buổi sáng hoặc chiều tùy vị trí. Thường có thể xử lý bằng cách di dời bồn hoặc dồn dàn pin sang phần mái còn lại.
• Nhà cao tầng kề bên: Nguồn bóng khó xử lý nhất vì không kiểm soát được, đặc biệt ở đô thị khi nhà bên có thể xây thêm tầng trong tương lai. Cần tính cả kịch bản này khi chọn vị trí đặt pin lâu dài.
• Cây xanh: Cây trong sân nhà mình thì có thể tỉa cành; cây nhà hàng xóm hoặc cây đường phố thì không. Lưu ý cây lớn thêm theo năm — bóng hôm nay chưa chạm dàn pin nhưng 3–5 năm nữa có thể chạm.
• Cột ăng-ten, ống khói, ống thông hơi, cục nóng máy lạnh: Vật nhỏ nhưng bóng quét di chuyển suốt ngày, mỗi thời điểm che một vùng khác nhau của dàn pin — gây mất mát rải đều khó nhận ra nếu chỉ nhìn sản lượng tổng.
• Lan can, tường chắn mái và chính khung giàn: Lan can cao quanh sân thượng đổ bóng lên hàng pin đầu tiên vào sáng sớm/chiều muộn; hàng pin phía trước che hàng phía sau nếu khoảng cách hàng tính thiếu (nhất là trên mái bằng đặt nhiều dãy nghiêng).
• Dây điện và cột điện trước nhà: Bóng mảnh thuộc nhóm bóng mềm, thiệt hại thường nhỏ nhưng nếu dây chạy ngang sát dàn pin theo hướng Đông – Tây, bóng của nó quét lặp lại cùng một hàng cell mỗi ngày.
• Phân chim và lá cây đọng cục bộ: Về bản chất cũng là bóng che cứng ở quy mô cell — một vệt phân chim khô che kín vài cell có thể kích hoạt diode bypass và tạo điểm nóng nếu để lâu không vệ sinh.

Phòng tránh bóng che ngay từ khâu thiết kế

Giải pháp rẻ nhất cho bóng che luôn là tránh nó từ đầu, theo thứ tự ưu tiên sau. Một là chọn vị trí đặt pin theo phân tích bóng cả năm: ưu tiên phần mái nhận nắng trọn vẹn trong khung giờ nắng chính (khoảng 9h–15h) quanh năm; chấp nhận hy sinh một phần diện tích mái bị bóng để đổi lấy hiệu quả của phần còn lại, thay vì phủ kín mái kể cả vùng bóng. Hai là sắp xếp chuỗi pin theo vùng bóng: các tấm pin có cùng điều kiện nắng nên nằm cùng một chuỗi; vùng pin bị bóng buổi chiều phải tách thành chuỗi riêng, tuyệt đối không trộn lẫn tấm nắng tốt và tấm bị bóng trong cùng chuỗi nối tiếp, vì chỉ một tấm yếu sẽ kéo cả chuỗi. Ba là bố trí hướng tấm pin hợp lý tại vùng bị che một phần: với tấm pin bị bóng quét theo chiều ngang, việc xoay hướng lắp (ngang thay vì dọc) có thể giúp bóng chỉ ảnh hưởng một nhóm cell qua diode bypass thay vì cắt qua cả ba nhóm — chi tiết này phụ thuộc cấu trúc diode bên trong từng model pin và cần kỹ sư đối chiếu datasheet.

Bốn là tính khoảng cách hàng pin trên mái bằng theo góc nắng thấp nhất mùa đông để hàng trước không che hàng sau trong khung giờ nắng chính — thà lắp ít hàng hơn một chút nhưng hàng nào cũng nắng trọn, còn hơn chen thêm một hàng mà cả hai hàng đều mất sản lượng mùa đông. Trong những trường hợp bất khả kháng như mái nhỏ bị bao quanh bởi nhà cao tầng, phương án trung thực mà đơn vị tư vấn nên đưa ra là giảm công suất lắp đặt xuống mức diện tích nắng sạch cho phép, hoặc kết hợp hệ hybrid có pin lưu trữ để tối ưu giá trị phần điện tạo ra thay vì chạy theo số kWp danh nghĩa.

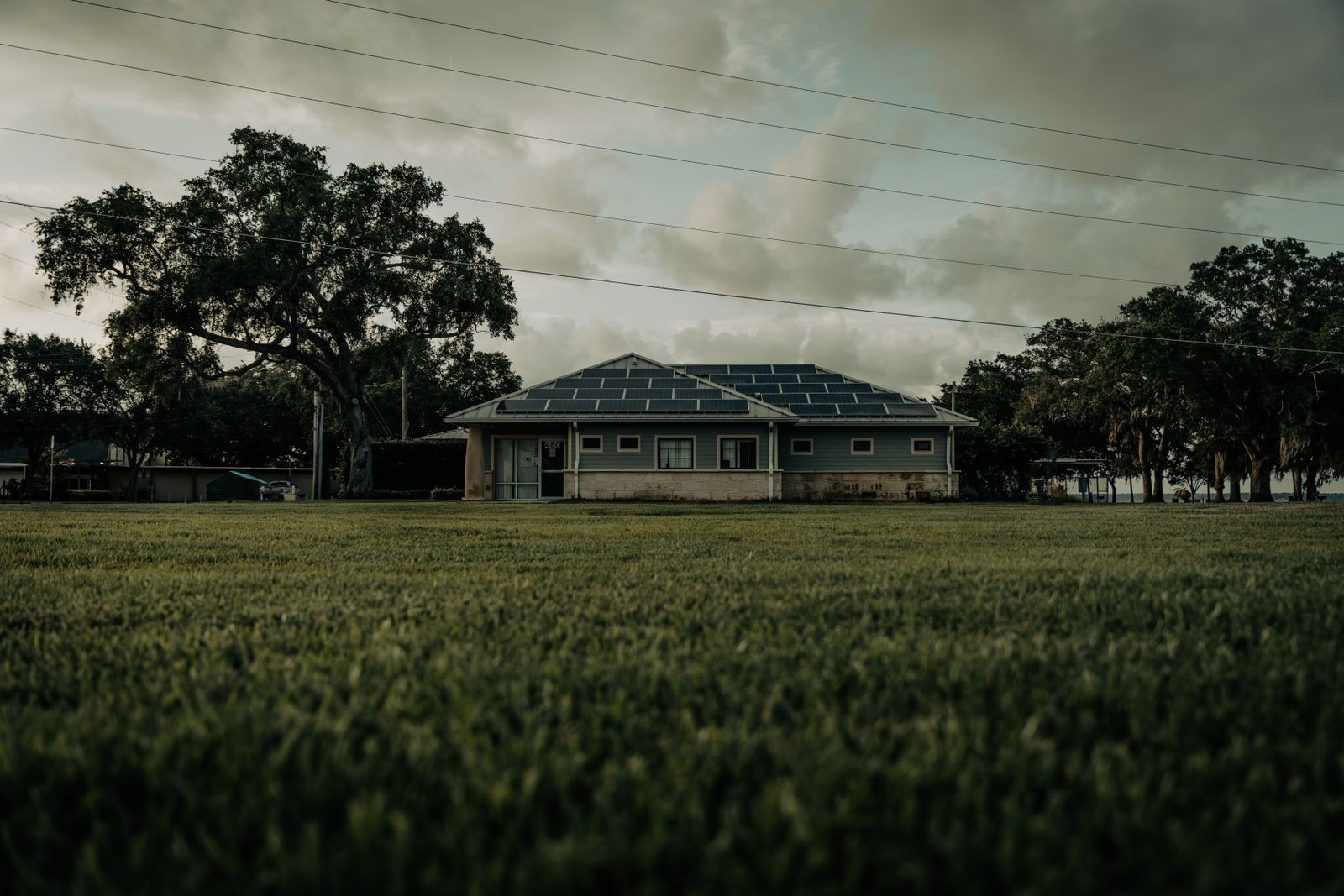

Hình 2: Khảo sát bóng che theo mùa và theo giờ trong ngày là bước không thể bỏ qua khi thiết kế vị trí đặt dàn pin trên mái.

Giải pháp kỹ thuật khi không tránh được bóng che

Khi vị trí lắp đặt bắt buộc có bóng một phần, công nghệ điện tử công suất cấp tấm pin (MLPE) là lời giải. Microinverter gắn dưới mỗi tấm pin, cho mỗi tấm một bộ MPPT độc lập: tấm bị che chỉ giảm sản lượng của chính nó, các tấm khác trong dàn vẫn phát tối đa. Bộ tối ưu hóa DC (power optimizer) đạt hiệu quả tương tự nhưng giữ inverter trung tâm: mỗi tấm pin (hoặc cặp tấm) có một optimizer điều chỉnh điểm làm việc riêng trước khi ghép chuỗi. Cả hai giải pháp đều cộng thêm chi phí và thêm thiết bị điện tử trên mái, nên chỉ nên dùng đúng phần diện tích bị bóng thay vì trang bị cho toàn hệ, và cần cân đối với phương án rẻ hơn là tách chuỗi riêng cho vùng bóng về một MPPT riêng của inverter chuỗi — hầu hết inverter hiện nay có từ 2 MPPT trở lên, chính là để xử lý hai vùng mái khác hướng hoặc khác điều kiện nắng.

Một kỳ vọng cần đính chính: các thiết bị trên chỉ hạn chế thiệt hại lan truyền sang tấm pin không bị che, chúng không “tạo lại” được phần năng lượng đã mất ở chính tấm bị che — tấm pin nằm trong bóng vẫn phát ít điện dù dùng công nghệ nào. Vì vậy thứ tự ưu tiên không thay đổi: tránh bóng bằng bố trí trước, tách chuỗi thứ hai, điện tử công suất cấp tấm pin là giải pháp cuối cùng cho phần không tránh được. Cuối cùng, đừng quên vệ sinh định kỳ: lá cây, phân chim đọng cục bộ trên mặt kính là dạng bóng che nhân tạo phổ biến nhất và là dạng duy nhất xử lý được bằng nước và chổi mềm — đồng thời là lúc quan sát được sớm các vùng bóng mới xuất hiện do cây lớn hoặc công trình bên cạnh mới xây.

Đã lắp xong mới phát hiện bóng che thì làm gì?

Trước hết hãy xác nhận bằng số liệu thay vì cảm giác: đối chiếu sản lượng thực tế trên ứng dụng giám sát với sản lượng kỳ vọng theo tháng (tham chiếu khoảng 102,6 kWh/kWp/tháng, có điều chỉnh mùa vụ), và quan sát đường cong công suất trong ngày — bóng che thường để lại “vết lõm” đặc trưng ở cùng một khung giờ nắng mỗi ngày, sâu hơn vào mùa đông. Tiếp theo, xác định nguồn bóng thuộc nhóm kiểm soát được hay không. Bóng từ cây nhà mình, bồn nước, ăng-ten thì xử lý trực tiếp bằng tỉa cây, di dời vật cản. Bóng từ nhà hàng xóm mới xây cao tầng là trường hợp khó nhất: giải pháp kỹ thuật còn lại là sắp xếp lại chuỗi pin (tách vùng bị bóng sang MPPT riêng), bổ sung optimizer cho các tấm bị ảnh hưởng, hoặc trong trường hợp mái còn phần nắng sạch ở vị trí khác, di chuyển một phần dàn pin sang đó. Nếu hệ thống có pin lưu trữ, việc chọn dung lượng pin lưu trữ và lịch sạc/xả hợp lý cũng giúp nâng tỷ lệ tự dùng phần điện còn tạo ra, bù đắp một phần thiệt hại về kinh tế dù không lấy lại được sản lượng đã mất.

Câu hỏi thường gặp

Bóng che một tấm pin thì mất bao nhiêu phần trăm sản lượng?

Không có một con số cố định vì phụ thuộc bóng phủ bao nhiêu cell và cấu trúc diode của tấm. Trường hợp nhẹ, bóng chỉ kích hoạt một diode bypass và chuỗi mất khoảng 1/3 sản lượng của tấm đó. Trường hợp xấu, một tấm bị che phần lớn có thể kéo cả chuỗi nối tiếp xuống mức rất thấp trong thời gian bị che. Điều chắc chắn là thiệt hại luôn lớn hơn nhiều so với tỷ lệ diện tích bị che.

Diode bypass có bảo vệ hoàn toàn khỏi tác hại của bóng che không?

Không hoàn toàn. Diode bypass giúp dòng điện đi vòng qua nhóm cell bị che, hạn chế điểm nóng và giữ cho phần còn lại của tấm pin tiếp tục phát điện; nhưng phần sản lượng của nhóm cell bị rẽ mạch vẫn mất, và diode phải đóng – mở thường xuyên dưới tải sẽ lão hóa theo thời gian. Diode là lưới an toàn, không phải giải pháp thay thế cho việc tránh bóng khi thiết kế.

Microinverter hoặc optimizer có đáng tiền cho nhà bị bóng một phần?

Đáng cân nhắc khi vùng bóng không tránh được và chiếm tỷ lệ đáng kể trong ngày — ví dụ bóng nhà bên che 2–3 giờ nắng chính. Hãy yêu cầu đơn vị tư vấn so sánh hai kịch bản bằng số liệu mô phỏng: sản lượng tăng thêm mỗi năm nhờ MLPE so với chi phí cộng thêm của thiết bị, từ đó tính thời gian hoàn vốn của riêng khoản đầu tư này trước khi quyết định.

Bụi bẩn trên pin có phải là bóng che không?

Bụi phủ đều chỉ làm giảm sản lượng đồng đều vài phần trăm và được xếp vào tổn hao bám bẩn, xử lý bằng vệ sinh định kỳ. Tuy nhiên chất bẩn đọng cục bộ — phân chim, lá cây, vết bùn khô ở mép dưới tấm pin khi góc nghiêng quá nhỏ — lại hoạt động đúng như bóng che cứng trên vài cell và có thể gây điểm nóng, nên cần được loại bỏ ngay khi phát hiện thay vì chờ đến kỳ vệ sinh.

Khảo sát bóng che trước khi lắp gồm những việc gì?

Một buổi khảo sát đạt chuẩn gồm: ghi nhận vị trí, chiều cao các vật cản quanh mái theo các hướng; chụp ảnh và đo đường đi của mặt trời tại vị trí đặt pin (bằng dụng cụ chuyên dụng hoặc ứng dụng mô phỏng quỹ đạo mặt trời); dựng mô hình 3D của mái và công trình lân cận để mô phỏng bóng theo từng tháng trong năm; từ đó chốt vị trí đặt pin, cách chia chuỗi và sản lượng dự kiến. Chủ nhà nên yêu cầu được xem kết quả mô phỏng này trong hồ sơ thiết kế, tương tự các hồ sơ đã thực hiện tại các dự án thực tế của SOLPOWER.

Tóm lại, bóng che là kẻ thù “nhỏ mà có võ” của điện mặt trời: thiệt hại của nó tính theo chuỗi pin chứ không theo diện tích, lại âm thầm lặp lại mỗi ngày trong 25 năm và kèm theo nguy cơ điểm nóng làm hỏng tấm pin. Cách xử lý đúng bắt đầu từ khảo sát và mô phỏng bóng cả năm trước khi lắp, tiếp đến là bố trí dàn pin và chia chuỗi theo vùng nắng, và chỉ sau cùng mới đến các thiết bị điện tử công suất cấp tấm pin cho phần bóng không tránh khỏi. Nếu hệ thống của bạn đang cho sản lượng thấp hơn kỳ vọng một cách khó hiểu, rất có thể bóng che là một trong những thủ phạm đầu tiên cần kiểm tra. Xem thêm các bài kỹ thuật khác tại trang chủ SOLPOWER để hiểu sâu hơn trước khi quyết định đầu tư.
