MC4 và đầu nối DC — vì sao mối nối kém dễ gây cháy và cách bấm đúng chuẩn

Trên một hệ điện mặt trời mái nhà, tấm pin và biến tần thường chiếm hết sự chú ý, còn đầu nối MC4 thì nhỏ bé đến mức nhiều người xem nó chỉ là một cái giắc cắm. Thực tế thì ngược lại: đầu nối là nơi dòng điện một chiều đi qua ở mọi điểm nối giữa các tấm pin, giữa chuỗi pin với cáp trục và với tủ điện DC. Một mối nối bấm lỏng, tiếp xúc không đủ diện tích, lẫn bụi bẩn hay ghép sai hãng sẽ không hỏng ngay trong ngày đầu tiên. Nó âm thầm nóng lên theo từng giờ nắng, rồi đến một ngày trở thành điểm phát nhiệt đủ lớn để làm cháy vỏ nhựa, cháy cáp và lan sang mái nhà.

Bài viết này giải thích MC4 là gì, vì sao mối nối kém sinh nhiệt và gây cháy, những lỗi bấm thường gặp, và quy trình bấm, kiểm tra, bảo trì đúng chuẩn. Nội dung dựa trên kho dữ kiện kỹ thuật đã kiểm chứng của SOLPOWER, tài liệu chính hãng Stäubli và các tiêu chuẩn TCVN 7447-7-712:2015, IEC 62548, TCVN 11855-1:2017. Nguyên tắc cần nhớ: tiếp xúc phải chặt, sạch, đúng cặp, đúng dụng cụ và được kiểm tra trước khi đóng điện.

MC4 là gì và vì sao hệ điện mặt trời không thể thiếu nó

MC4 là hệ thống đầu nối chuyên dụng cho cáp điện một chiều của hệ thống quang điện, do hãng Stäubli phát triển. Tên gọi này ngày nay được dùng rộng rãi, kể cả cho hàng nhái theo kiểu dáng. Về cấu tạo, một cặp đầu nối gồm đầu đực và đầu cái, mỗi đầu có một tiếp điểm kim loại được bấm chặt vào lõi cáp, một gioăng làm kín và một vỏ nhựa có lẫy khóa. Khi cắm vào nhau, hai tiếp điểm ép sát, lẫy khóa giữ chặt để cặp nối không tự tuột, đồng thời gioăng ngăn nước và bụi lọt vào điểm tiếp xúc.

Điểm khác biệt quan trọng của MC4 so với giắc cắm điện thông thường là nó được thiết kế cho dòng điện một chiều chạy liên tục nhiều giờ mỗi ngày, ngoài trời, dưới nắng gắt và mưa tạt, trong suốt vòng đời của hệ thống. Hồ quang điện một chiều khó dập tắt hơn hồ quang xoay chiều, vì dòng một chiều không qua điểm không hai lần mỗi chu kỳ như dòng xoay chiều. Vì vậy một khe hở nhỏ ở điểm tiếp xúc DC cũng đủ duy trì tia lửa điện và sinh nhiệt kéo dài, và tiêu chuẩn IEC 62852 mà dòng MC4-Evo 2 của Stäubli đạt chứng nhận đặt yêu cầu rất cao về độ kín, độ bền cơ học và điện trở tiếp xúc.

Theo tài liệu chính hãng Stäubli, đầu nối MC4-Evo 2 có điện áp danh định 1500 V DC, điện trở tiếp xúc của cặp nối dưới 0,5 mΩ, cấp bảo vệ khi đã cắm chặt là IP65/IP68 và dải nhiệt độ môi trường làm việc từ âm 40 độ C đến 85 độ C. Những con số này chỉ có ý nghĩa khi đầu nối là hàng chính hãng, được bấm bằng dụng cụ đúng chuẩn và ghép đúng cặp với nhau. Tài liệu Stäubli cũng nhấn mạnh: không bao giờ ghép đầu nối của Stäubli với đầu nối của hãng khác, không cắm đầu nối đang bẩn và không bao giờ tháo nối khi hệ thống đang mang tải.

Vì sao một mối nối kém lại sinh nhiệt và gây cháy

Nguyên lý rất đơn giản: chỗ nào điện trở lớn thì chỗ đó sinh nhiệt nhiều khi có dòng điện chạy qua. Một mối nối tốt có điện trở tiếp xúc rất nhỏ, tính bằng phần nghìn ôm, nên lượng nhiệt tỏa ra không đáng kể và vỏ nhựa tản nhiệt kịp. Một mối nối bấm lỏng, bấm lệch, lõi cáp bị đứt sợi hay bề mặt tiếp điểm bị oxy hóa sẽ làm điện trở tăng lên nhiều lần. Cùng một dòng điện chuỗi chạy qua, nhiệt lượng tại điểm đó tăng theo, vỏ nhựa nóng dần, gioăng lão hóa nhanh hơn, tiếp điểm oxy hóa thêm, điện trở lại tăng tiếp.

Nguy hiểm hơn, khi tiếp xúc chập chờn dưới tác động của gió rung, giãn nở nhiệt ngày đêm hoặc cáp bị kéo căng, khe hở giữa hai tiếp điểm có thể phát sinh hồ quang điện một chiều. Hồ quang có nhiệt độ rất cao, đủ để đốt cháy vỏ nhựa, làm chảy tiếp điểm và bắt lửa sang vật liệu xung quanh. Trong khi cầu chì hay aptomat DC có thể cắt dòng quá tải và ngắn mạch, chúng không phải lúc nào cũng phát hiện được hồ quang chuỗi có cường độ chỉ nhỉnh hơn dòng làm việc bình thường một chút. Vì vậy phòng ngừa từ khâu bấm nối luôn quan trọng hơn trông chờ vào thiết bị bảo vệ cắt sự cố sau khi nó đã xảy ra.

Môi trường mái nhà ở Việt Nam càng làm mọi thứ khó hơn. Nắng nóng làm nhựa và kim loại giãn nở khác nhau, mưa và độ ẩm cao thúc đẩy oxy hóa, bụi bám vào tiếp điểm nếu đầu nối bị mở ra ngoài trời mà không che chắn. Nước lọt vào một đầu nối không kín sẽ không gây chập ngay, nhưng nó ăn mòn tiếp điểm từng ngày và làm điện trở tăng dần. Đến mùa nắng gắt, khi chuỗi pin làm việc ở dòng cao trong nhiều giờ, điểm yếu đó mới bộc lộ thành mùi khét hoặc vỏ nhựa biến màu. Nhiều sự cố cháy được ghi nhận trong thực hành thi công và bảo trì bắt đầu đúng theo kịch bản này: một mối nối kém âm thầm trở thành điểm nóng trong thời gian dài.

Những lỗi bấm đầu nối thường gặp nhất trên mái nhà

Lỗi phổ biến nhất là bấm bằng kìm không chuyên dụng, ví dụ kìm điện thông thường hoặc kìm bấm cos không đúng khuôn. Khuôn bấm sai sẽ ép tiếp điểm không đều, có chỗ quá chặt làm đứt sợi đồng, có chỗ quá lỏng khiến lõi cáp tuột dần theo thời gian. Nhìn bên ngoài, đầu nối vẫn nguyên vẹn, nhưng bên trong tiếp điểm đã không còn ôm trọn lõi cáp. Cách làm đúng duy nhất là dùng kìm bấm MC4 theo khuyến cáo của hãng, bấm một lần dứt khoát và kéo thử có kiểm soát sau khi bấm.

Lỗi thứ sáu là tháo và cắm lại nhiều lần không đúng cách, hoặc tháo nối khi hệ thống đang mang tải. thao tác dưới tải có thể gây hồ quang ngay tại tay người thợ. Đầu nối MC4 phải dùng dụng cụ mở khóa chuyên dụng, không dùng tay bẻ hay dùng vật nhọn cạy lẫy. Khi cần bảo trì, quy trình đúng là cắt tải phía AC, ngắt aptomat DC, đo kiểm rồi mới thao tác.

Chọn đầu nối và cáp DC đúng chuẩn ngay từ đầu

Chọn đầu nối bắt đầu từ việc chọn hàng chính hãng và đúng dải tiết diện cáp. Đầu nối MC4 có nhiều biến thể cho các tiết diện cáp khác nhau, ví dụ cáp 4 mm² và 6 mm² là hai cỡ phổ biến trong hệ mái nhà. Dùng tiếp điểm của cỡ cáp này cho cáp cỡ khác sẽ làm mối bấm hoặc quá lỏng hoặc làm biến dạng tiếp điểm. Khi mua vật tư, cần đối chiếu mã đầu nối với tiết diện cáp thực tế trên công trình.

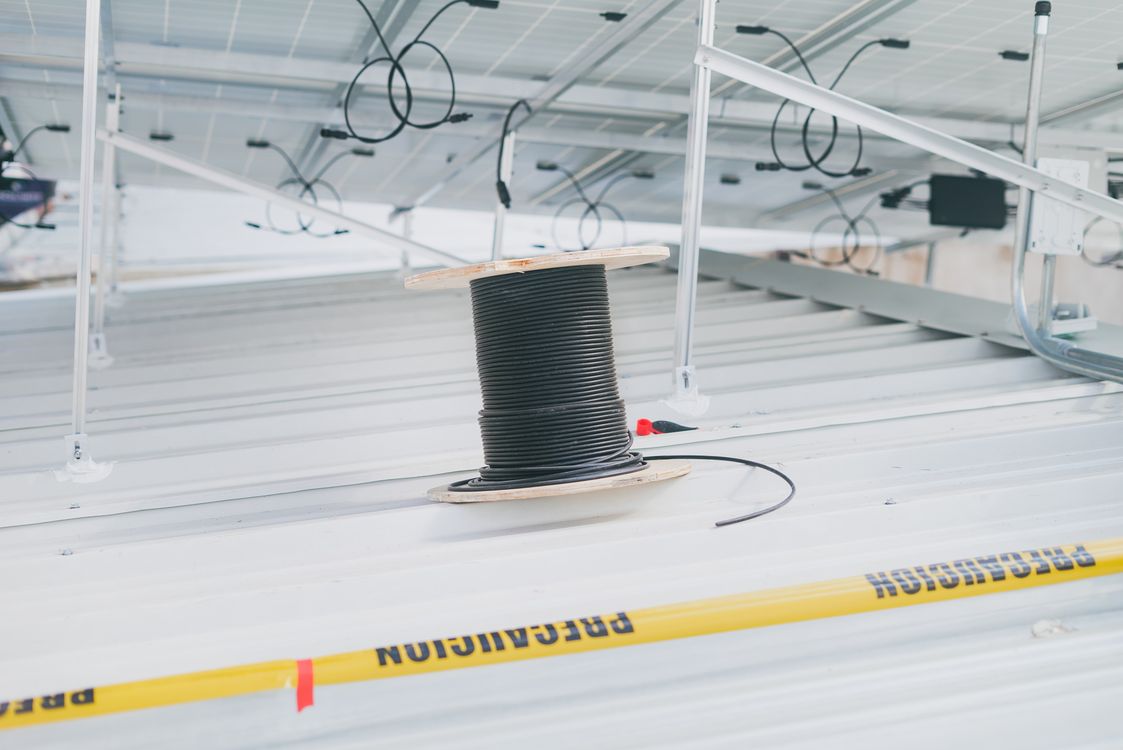

Cáp DC đi kèm cũng phải là cáp chuyên dụng cho quang điện, thường gặp là loại PV1-F hoặc H1Z2Z2-K, có vỏ chịu tia cực tím và chịu nhiệt ngoài trời. Cáp điện dân dụng thông thường không được thiết kế cho môi trường này: vỏ nhanh lão hóa dưới nắng, cách điện suy giảm và trở thành nguy cơ chập cháy theo thời gian. Theo kho dữ kiện kỹ thuật của SOLPOWER, cáp DC tối thiểu thường dùng cho chuỗi hộ gia đình là 4 mm², và mục tiêu sụt áp phía DC nên dưới 3%, tốt nhất khoảng 1 đến 1,5%. Tiết diện cáp lớn hơn giúp giảm sụt áp, nhưng không thể bù cho một mối nối bấm kém, vì điểm nóng vẫn nằm ở chính chỗ tiếp xúc kém đó.

Khi chọn đầu nối, cần xem xét cả điều kiện môi trường của mái nhà. Mái gần biển chịu hơi muối cao, mái ở vùng nắng gắt quanh năm đều đòi hỏi vật liệu vỏ và gioăng bền hơn. Dòng MC4-Evo 2 của Stäubli với cấp bảo vệ IP65/IP68 khi đã cắm chặt và dải nhiệt độ làm việc từ âm 40 độ C đến 85 độ C là một tham chiếu tốt cho điều kiện ngoài trời khắc nghiệt, nhưng con số trên catalogue chỉ thành hiện thực khi gioăng còn nguyên vẹn, vỏ không nứt và cặp nối được siết đúng lực. Vì vậy khâu kiểm tra hàng trước khi lắp cũng quan trọng như khâu chọn mã: loại bỏ ngay đầu nối nứt vỏ, biến dạng lẫy khóa, gioăng rách hoặc tiếp điểm xỉn màu bất thường.

Xem thêm: Thiết kế chuỗi pin (string) điện mặt trời và Chọn tiết diện cáp DC, AC cho điện mặt trời.

Quy trình bấm đầu nối MC4 đúng chuẩn, từng bước

Quy trình dưới đây áp dụng cho đầu nối MC4 dạng bấm cos truyền thống. Hướng dẫn của nhà sản xuất cho đúng mã đầu nối đang dùng luôn là tài liệu quyết định cuối cùng, và không bước nào nên bị bỏ qua chỉ vì muốn làm nhanh.

1. Chuẩn bị và kiểm tra vật tư. Kiểm tra mã đầu nối khớp với tiết diện cáp, vỏ không nứt, lẫy khóa đàn hồi tốt, gioăng còn nguyên và tiếp điểm sáng. Chuẩn bị kìm tuốt cáp, kìm bấm MC4 đúng khuôn và dụng cụ mở khóa.
2. Tuốt cáp đúng chiều dài. Đo và tuốt đúng chiều dài lõi trần theo hướng dẫn của hãng. Lõi đồng sau khi tuốt phải còn nguyên sợi, không bị cắt phạm, không tưa và không dính dầu mỡ.
3. Đặt tiếp điểm đúng vị trí. Đưa lõi cáp vào tiếp điểm sao cho toàn bộ phần lõi trần nằm trong vùng bấm, đầu lõi không chìa ra ngoài và không thụt quá sâu. Giữ cáp thẳng trục trong suốt thao tác bấm.
4. Bấm một lần dứt khoát bằng kìm chuyên dụng. Đặt tiếp điểm đúng khuôn của kìm, bấm đủ lực cho đến khi kìm nhả hoặc đạt hành trình thiết kế. Không bấm bồi thêm nhiều lần lên cùng một vị trí.
5. Kiểm tra mối bấm bằng mắt và bằng tay. Quan sát mối bấm đều, không nứt, không lệch và không có sợi đồng chìa ra ngoài. Kéo thử với lực vừa phải theo hướng trục để chắc chắn lõi cáp không tuột. Mối bấm nghi ngờ thì cắt bỏ và làm lại.
6. Lắp tiếp điểm vào vỏ và siết đai ốc. Đẩy tiếp điểm vào vỏ cho đến khi khớp giữ ăn khớp, sau đó lắp gioăng và siết đai ốc giữ cáp đúng lực bằng dụng cụ của hãng. Gioăng phải ôm đều quanh vỏ cáp, không lệch và không bị cuộn mép.
7. Cắm cặp nối và xác nhận khóa. Cắm đầu đực và đầu cái thẳng trục cho đến khi lẫy khóa ăn khớp hoàn toàn. Kéo nhẹ hai đầu theo hướng tách ra để kiểm tra: cặp nối đạt chuẩn sẽ không tuột và không có độ rơ bất thường.
8. Ghi nhận và kiểm tra điện trước khi đóng điện. Đánh dấu chuỗi và vị trí nối nếu cần cho bảo trì sau này, sau đó thực hiện các phép đo kiểm theo tiêu chuẩn nghiệm thu trước khi đóng điện cho chuỗi đó.

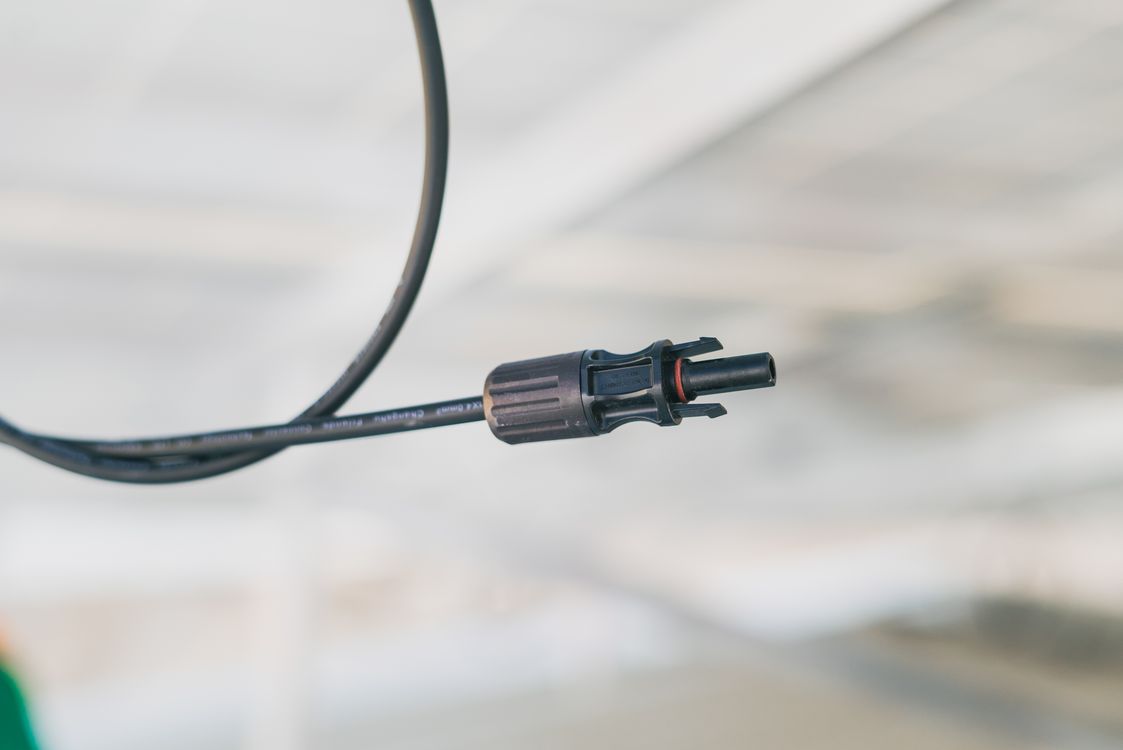

Hình 1: Cận cảnh đầu nối cáp DC dùng cho hệ thống điện mặt trời.

Lưu ý an toàn xuyên suốt quy trình: không bao giờ bấm nối hay tháo nối khi chuỗi pin đang phát điện và mang tải. Tấm pin chỉ cần có ánh sáng là đã có điện áp ở đầu cáp, ngay cả khi biến tần đang tắt. Người không có chuyên môn về điện không nên tự bấm hay tự thay đầu nối DC trên mái.

Kiểm tra sau khi bấm: đừng tin vào mắt thường

Mối nối đẹp bên ngoài chưa chắc đã tốt bên trong, vì vậy kiểm tra sau khi bấm là bước bắt buộc trong nghiệm thu. Theo TCVN 11855-1:2017, tương đương IEC 62446-1, hệ thống quang điện nối lưới khi nghiệm thu cần được kiểm tra bằng mắt, đo điện áp hở mạch của từng chuỗi, kiểm tra cực tính, đo điện trở cách điện và thử chức năng. Kho dữ kiện kỹ thuật của SOLPOWER cũng nhấn mạnh nguyên tắc đối chiếu: điện áp hở mạch đo được của từng chuỗi phải khớp với giá trị thiết kế, và chênh lệch lớn hơn 10 V giữa các mô-đun hoặc các chuỗi song song là dấu hiệu phải kiểm tra lại.

Ngoài các phép đo nghiệm thu, kiểm tra nhiệt là công cụ rất hiệu quả để phát hiện điểm nóng ở đầu nối. Camera nhiệt quét các mối nối và tủ DC trong điều kiện hệ đang phát ở công suất tương đối cao sẽ cho thấy đầu nối nào nóng hơn hẳn các đầu nối cùng chuỗi. Một đầu nối nóng hơn rõ rệt so với các đầu bên cạnh là ứng viên cần tháo ra kiểm tra, làm lại hoặc thay mới. Việc quét nhiệt nên được lặp lại định kỳ trong bảo trì.

Đi dây, tủ DC và bảo trì đầu nối

Một mối nối bấm tốt vẫn có thể hỏng sớm nếu cách đi dây không bảo vệ nó. Cáp DC trên mái cần được cố định gọn gàng, không treo võng tự do, không cọ xát vào cạnh sắc của khung nhôm hay tôn mái, và không bị kẹp quá chặt làm biến dạng vỏ cáp. Tại vị trí đầu nối, nên chừa một vòng chùng nhỏ để cáp giãn nở theo nhiệt độ mà không kéo thẳng vào đầu nối, và đặt đầu nối ở vị trí cao ráo, tránh đọng nước.

Khoảng hở thông gió cũng gián tiếp bảo vệ đầu nối. Theo thực hành đã kiểm chứng, khoảng hở giữa mặt dưới tấm pin và mái tối thiểu khoảng 100 đến 150 mm giúp thoát nhiệt cho cả tấm pin lẫn cáp và đầu nối bên dưới. Khe hở giữa hai tấm pin kề nhau tối thiểu 10 mm để giãn nở nhiệt, và mỗi tấm được cố định bằng tối thiểu 4 kẹp.

Phía tủ điện DC, các đầu nối vào aptomat, cầu chì và thiết bị chống sét lan truyền cũng cần được siết đúng lực và kiểm tra định kỳ, vì nguyên lý sinh nhiệt do tiếp xúc kém áp dụng cho mọi điểm nối, không riêng gì MC4. Theo kho dữ kiện kỹ thuật, hệ thống cần có tiếp địa với điện trở không vượt quá 10 Ω và thiết bị chống sét lan truyền loại II ở cả phía DC và phía AC. Aptomat và cầu chì DC phải là loại chuyên dụng cho dòng một chiều, không dùng thiết bị AC thay thế.

Xem thêm: An toàn phòng cháy chữa cháy cho điện mặt trời áp mái và Vệ sinh và bảo trì hệ thống điện mặt trời.

Hình 2: Thợ mang tấm pin lên mái nhà trong quá trình thi công, giai đoạn trước khi đấu nối các chuỗi pin.

Đầu nối cần thay mới, không sửa chữa, khi vỏ đã nứt, biến dạng do nhiệt, lẫy khóa gãy hoặc mất đàn hồi, gioăng rách hoặc chai cứng, tiếp điểm cháy xém hay xỉn màu nặng. Tài liệu chính hãng nêu rõ không sửa chữa hay cải tiến đầu nối sau khi lắp ráp. Khi thay, phải thay cả cặp nối đồng bộ và bấm lại đúng quy trình, đồng thời kiểm tra đoạn cáp lân cận xem có bị ảnh hưởng nhiệt hay không.

Khi nào chủ nhà nên gọi thợ thay vì tự xử lý

Chủ nhà có thể tự quan sát các dấu hiệu như mùi khét, tủ điện có dấu hiệu cháy xém, sản lượng giảm bất thường hoặc biến tần báo lỗi chuỗi, nhưng không nên tự leo mái tháo đầu nối DC khi chưa được đào tạo và chưa có dụng cụ bảo hộ phù hợp. Điện áp một chiều của chuỗi pin có thể lên tới hàng trăm vôn, và hồ quang DC khi thao tác sai có thể gây bỏng nặng. Khi phát hiện dấu hiệu bất thường, bước an toàn nhất là ngắt hệ thống theo hướng dẫn của đơn vị lắp đặt, thông báo cho đơn vị thi công hoặc bảo trì, và không đóng điện trở lại cho đến khi điểm nghi ngờ được kiểm tra.

Tóm lại, MC4 là một linh kiện nhỏ nhưng mang dòng điện một chiều của toàn bộ hệ thống, làm việc ngoài trời trong nhiều năm và quyết định trực tiếp nguy cơ phát nhiệt, hồ quang và cháy. Mối nối kém là kết quả của những lựa chọn cụ thể: kìm bấm không đúng, tuốt cáp sai, ghép lệch hãng, để bẩn ướt, đi dây kéo căng và bỏ qua kiểm tra. Ngược lại, mối nối đúng chuẩn cũng là kết quả của những việc cụ thể và hoàn toàn làm được: chọn hàng chính hãng đồng bộ, bấm bằng dụng cụ chuyên dụng, giữ khô sạch, đi dây hợp lý và đo kiểm nghiệm thu đầy đủ.

Câu hỏi thường gặp

Đầu nối MC4 có dùng chung được với đầu nối của hãng khác không?

Không nên. Tài liệu của Stäubli nêu rõ không ghép đầu nối của hãng này với đầu nối của hãng khác, vì dung sai cơ khí, vật liệu tiếp điểm và thiết kế gioăng có thể khác nhau. Cách an toàn là dùng cùng một hệ đầu nối cho toàn bộ công trình, và khi cải tạo hệ cũ thì thay cả cặp nối đồng bộ.

Vì sao không được tháo đầu nối MC4 khi hệ thống đang có tải?

Vì dòng điện một chiều duy trì hồ quang khó dập tắt, nên việc tách hai tiếp điểm khi đang mang tải có thể tạo tia lửa điện ngay tại điểm nối, gây bỏng cho người thao tác và làm hỏng bề mặt tiếp điểm. Quy trình đúng là cắt tải phía AC, ngắt aptomat DC, đo kiểm xác nhận rồi mới tháo nối bằng dụng cụ mở khóa chuyên dụng.

Làm sao biết một đầu nối đang trở thành điểm nóng?

Các dấu hiệu gồm vỏ nhựa ngả màu hoặc biến dạng, gioăng lòi ra ngoài, đầu nối lỏng khi lay nhẹ, mùi khét quanh tủ DC, sản lượng một chuỗi giảm bất thường so với các chuỗi khác, hoặc biến tần báo lỗi liên quan đến chuỗi. Cách phát hiện tin cậy nhất là quét camera nhiệt khi hệ đang phát ở công suất tương đối cao: đầu nối nóng hơn rõ rệt so với các đầu cùng chuỗi cần được tháo ra kiểm tra và thay mới.

Đầu nối MC4 bao lâu thì cần thay?

Không có mốc thời gian cố định cho mọi công trình, vì tuổi thọ phụ thuộc vào chất lượng lắp đặt, môi trường mái và tần suất bảo trì. Cần thay mới ngay khi vỏ nứt, biến dạng do nhiệt, lẫy khóa gãy hoặc mất đàn hồi, gioăng rách hoặc chai cứng, hoặc tiếp điểm cháy xém hay xỉn màu nặng. Đầu nối lỗi phải được thay bằng cặp mới đồng bộ, không sửa chữa hay cải tiến linh kiện cũ.
