Sơ đồ đấu nối hệ thống điện mặt trời hybrid: các thành phần và nguyên lý vận hành

Sơ đồ đấu nối của một hệ thống điện mặt trời hybrid thoạt nhìn có vẻ rối vì có tới bốn “nguồn và đích” cùng lúc: dàn pin, pin lưu trữ, lưới điện và tải trong nhà. Thực ra toàn bộ sơ đồ chỉ gồm hai đường điện chính gặp nhau tại inverter hybrid: đường một chiều (DC) đưa điện từ dàn pin và pin lưu trữ vào inverter, và đường xoay chiều (AC) đưa điện từ inverter ra các tải và tới điểm đấu nối lưới. Nắm được hai đường này cùng thứ tự ưu tiên vận hành, bạn sẽ đọc được mọi sơ đồ hybrid của bất kỳ hãng inverter nào.

Bài viết đi dọc theo sơ đồ từ mái nhà xuống tủ điện: từng thành phần nằm ở đâu, đảm nhiệm vai trò gì, các yêu cầu kỹ thuật nền tảng tại mỗi đoạn theo tiêu chuẩn Việt Nam hiện hành, và cách dòng năng lượng di chuyển trong bốn tình huống vận hành điển hình của một ngày. Nếu bạn chưa rõ khái niệm hệ hybrid, nên đọc trước bài giới thiệu hệ thống điện mặt trời hybrid là gì rồi quay lại bài này để đi sâu vào phần đấu nối.

Các thành phần trên sơ đồ tổng thể

Một sơ đồ đấu nối hybrid hoàn chỉnh cho hộ gia đình hoặc cơ sở nhỏ luôn gồm các khối sau, sắp xếp theo đúng dòng chảy năng lượng:

Điểm khác biệt căn bản so với hệ hòa lưới thông thường nằm ở hai khối: cổng pin của inverter hybrid kèm đường giao tiếp với hệ quản lý pin, và cổng dự phòng (thường ký hiệu backup hoặc EPS) cấp riêng cho nhóm tải ưu tiên. Hai khối này là điều kiện để hệ thống vừa tối ưu tự dùng điện mặt trời, vừa giữ được điện cho các tải quan trọng khi lưới gặp sự cố.

Hình 1: Inverter hybrid đấu nối đồng bộ với pin lưu trữ và tủ điện — vị trí trung tâm điều phối mọi dòng năng lượng của hệ thống.

Đoạn DC: từ dàn pin xuống inverter

Các tấm pin được nối tiếp thành từng chuỗi (string), mỗi chuỗi đưa về một cổng MPPT của inverter. Nguyên tắc thiết kế chuỗi có hai giới hạn không được vượt: tổng điện áp hở mạch của chuỗi — tính tại điều kiện trời lạnh nhất, khi điện áp module tăng cao nhất — không vượt quá điện áp DC tối đa mà inverter chịu được; và điện áp làm việc của chuỗi trong điều kiện vận hành bình thường phải nằm trong dải điện áp MPPT của inverter để bộ theo dõi điểm công suất cực đại làm việc hiệu quả.

Cáp dùng cho đoạn DC là cáp chuyên dụng cho hệ thống quang điện (ký hiệu PV1-F hoặc H1Z2Z2-K) với lớp cách điện chịu được tia tử ngoại và nhiệt độ cao trong nhiều năm phơi nắng trên mái. Với các chuỗi pin của hệ gia đình, tiết diện cáp DC tối thiểu thường dùng là 4 mm²; toàn bộ đường DC được thiết kế để sụt áp dưới 3%, và trong thực hành tốt nên giữ quanh mức 1–1,5% nhằm giảm tổn hao sản lượng. Việc lựa chọn cáp và thiết bị điện trong nhà ở, công trình công cộng tuân theo các yêu cầu của TCVN 9207:2012.

Tại điểm vào inverter, đường DC đi qua tủ bảo vệ DC gồm cầu dao cách ly DC — để ngắt hoàn toàn dàn pin khi bảo trì — và thiết bị chống sét lan truyền SPD Type II phía DC. Khung giàn, khung nhôm của tấm pin và các phần kim loại trên mái được nối liên kết đẳng thế và dẫn xuống hệ tiếp địa. Một chi tiết thi công quyết định độ tin cậy nhiều năm: toàn bộ đầu nối MC4 giữa các tấm pin và đầu cáp phải đồng bộ chủng loại, khô sạch và được bấm bằng kìm chuyên dụng; đầu nối tiếp xúc kém là nguyên nhân hàng đầu gây phát nóng cục bộ và hồ quang DC trên mái nhà.

Với các hệ thống lớn có nhiều chuỗi mắc song song vào cùng một điểm, sơ đồ DC còn có thêm hạng mục bảo vệ quá dòng cho từng chuỗi theo nguyên tắc thiết kế dàn pin của IEC 62548: khi một chuỗi gặp sự cố, dòng điện từ các chuỗi song song còn lại có thể dồn ngược vào chuỗi hỏng, nên cầu chì hoặc thiết bị bảo vệ chuyên dụng cho chuỗi là cần thiết trong các cấu hình nhiều chuỗi. Ở quy mô hộ gia đình với một, hai chuỗi cho mỗi MPPT, bảo vệ này thường đã được tích hợp sẵn trong inverter, nhưng người thiết kế vẫn phải kiểm tra điều kiện áp dụng thay vì mặc định bỏ qua.

Đoạn pin lưu trữ: hai đường nối chạy song song

Khối pin lưu trữ nối với inverter hybrid bằng hai đường hoàn toàn tách biệt. Đường thứ nhất là đường lực: cáp DC từ hai cực của pin tới cổng pin trên inverter, có thiết bị bảo vệ theo khuyến nghị của nhà sản xuất. Đường này mang toàn bộ dòng nạp và dòng xả, nên tiết diện cáp phải tương xứng với dòng điện lớn nhất của hệ pin — dòng ở phía pin lưu trữ 51,2 V có thể lên tới hàng trăm ampe với các hệ công suất lớn.

Đường thứ hai nhỏ hơn nhiều nhưng không kém quan trọng: cáp tín hiệu giao tiếp giữa hệ quản lý pin (BMS) và inverter. Qua đường này, inverter nhận liên tục các dữ liệu về trạng thái nạp (SoC), điện áp, nhiệt độ và giới hạn dòng nạp, dòng xả cho phép từ BMS, rồi điều khiển quá trình nạp xả trong vùng an toàn mà BMS đặt ra. Thiếu hoặc sai đường giao tiếp này, inverter không “nhìn thấy” đúng trạng thái của pin: hệ thống có thể báo lỗi, nạp xả sai ngưỡng, hoặc từ chối vận hành ở chế độ hybrid. Đây là lý do pin lưu trữ và inverter cần tương thích giao tiếp với nhau theo danh mục của nhà sản xuất, thay vì ghép tùy ý hai thiết bị của hai hãng không có tài liệu tương thích.

Trong vận hành, inverter nạp pin khi sản lượng điện mặt trời vượt nhu cầu tải (hoặc theo lịch nạp cấu hình sẵn), và xả pin khi tải vượt quá phần điện mặt trời đang phát, luôn dừng xả tại ngưỡng DoD đã cài đặt để bảo vệ tuổi thọ pin. Việc xác định dung lượng pin bao nhiêu là đủ cho từng nhà được hướng dẫn chi tiết trong bài cách chọn dung lượng pin lưu trữ điện mặt trời.

Đoạn AC: từ inverter ra tải và tới điểm đấu nối lưới

Điện xoay chiều từ inverter đi qua aptomat bảo vệ vào tủ điện phân phối của ngôi nhà. Thiết bị đóng cắt hạ áp trong tủ tuân theo TCVN 6592-2 (tương đương IEC 60947-2) và bản thân tủ điện tuân theo TCVN 7994 (tương đương IEC 60439-1); phía AC cũng được lắp SPD Type II chống sét lan truyền từ đường dây lưới vào. Toàn bộ phần lắp đặt điện của hệ thống quang điện trong hệ thống điện hạ áp tuân theo TCVN 7447-7-712:2015, và hệ tiếp địa chung của công trình phải đạt điện trở không quá 10 Ω theo TCVN 9385:2012 và TCVN 9358:2012.

Từ tủ phân phối, tải được chia thành hai nhóm. Nhóm tải thường — các thiết bị công suất lớn hoặc không thiết yếu — dùng điện theo thứ tự ưu tiên của hệ thống khi lưới bình thường, và sẽ mất điện cùng với lưới khi lưới gặp sự cố. Nhóm tải ưu tiên — chiếu sáng, tủ lạnh, wifi, camera, thiết bị y tế gia đình nếu có — được nối qua cổng dự phòng của inverter. Khi lưới mất điện, inverter ngay lập tức tách hệ thống khỏi lưới (chức năng bảo vệ chống phát điện ngược lên đường dây đang mất điện, bảo đảm an toàn cho nhân viên điện lực đang sửa chữa) và chuyển sang dùng điện mặt trời cộng pin lưu trữ để duy trì riêng nhóm tải ưu tiên này. Phân nhóm tải đúng ngay từ khâu thiết kế là yếu tố quyết định trải nghiệm khi mất điện: pin dù lớn đến đâu cũng không nên gánh toàn bộ tải của cả ngôi nhà ở chế độ dự phòng.

Một yêu cầu an toàn quan trọng tại đoạn AC này là khả năng cách ly và cảnh báo hai nguồn cấp: sau khi lắp hệ hybrid, tủ điện của ngôi nhà đồng thời nhận điện từ lưới và từ inverter, nên tại tủ điện và tại vị trí inverter cần có thiết bị đóng cắt cách ly rõ ràng cho từng nguồn cùng nhãn cảnh báo để bất kỳ ai thao tác sửa chữa về sau cũng nhận biết được công trình có hai nguồn điện. Thợ điện không nắm sơ đồ mà chỉ ngắt aptomat tổng phía lưới vẫn có thể gặp điện áp từ phía inverter ở chế độ dự phòng — đây là rủi ro thực tế mà việc đấu nối, ghi nhãn đúng chuẩn TCVN 7447-7-712:2015 được đặt ra để loại trừ.

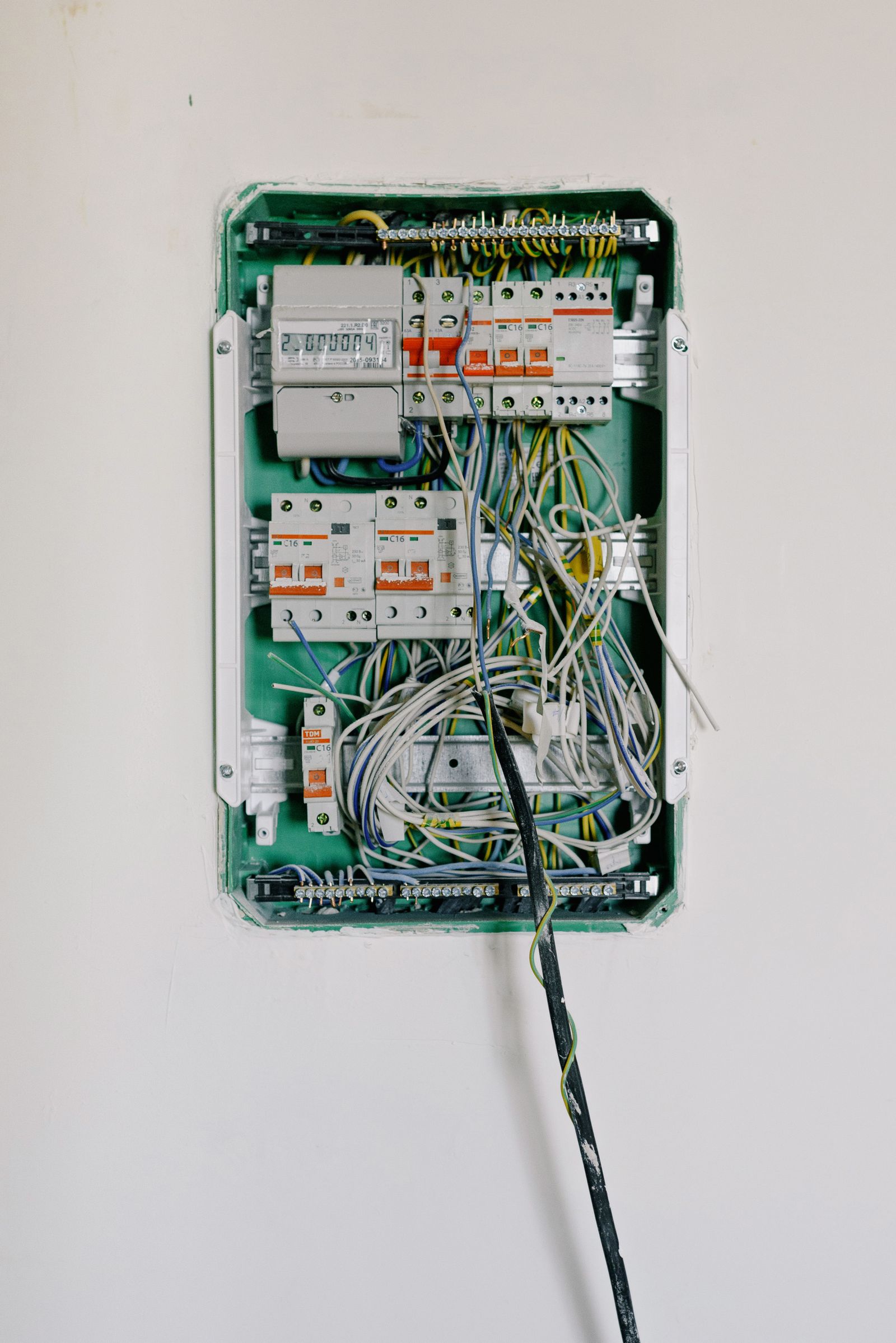

Hình 2: Đấu nối thiết bị bảo vệ và điều khiển trong tủ điện là đoạn cuối của sơ đồ đấu nối, trước khi nghiệm thu và đóng điện toàn hệ thống.

Nguyên lý vận hành qua bốn tình huống điển hình

Khi đã hiểu sơ đồ, nguyên lý vận hành của hệ hybrid gói gọn trong một triết lý thứ tự ưu tiên: điện mặt trời dùng trước cho tải, phần dư nạp pin, pin đầy mới phát dư lên lưới; khi thiếu, xả pin trước rồi mới lấy điện lưới bù. Bốn tình huống dưới đây là hiện thân của triết lý đó trong một ngày vận hành:

Nhìn vào bảng trên sẽ thấy vai trò của phần mềm điều khiển trong inverter: nó là “người điều phối” quyết định theo thời gian thực dòng năng lượng nào đi đâu, dựa trên sản lượng pin mặt trời đang phát, mức SoC của pin, công suất tải và các giới hạn người dùng cài đặt. Cấu hình đúng các ngưỡng này khi lắp đặt — đặc biệt là ngưỡng dự trữ SoC cho tình huống mất điện — quan trọng không kém phần đấu nối phần cứng.

Điểm đấu nối lưới và nghiệm thu hoàn thiện sơ đồ

Đoạn cuối của sơ đồ là điểm đấu nối với lưới điện lực, nơi đặt công tơ đo đếm điện mua vào và điện phát ra. Trước khi lắp đặt, chủ hệ thống phải thực hiện thủ tục thông báo theo cơ chế của Nghị định 58/2025/NĐ-CP tới chính quyền và đơn vị điện lực địa phương. Sau khi thi công xong, hệ thống được kiểm tra nghiệm thu theo TCVN 11855-1:2017: đo điện áp hở mạch và kiểm tra cực tính từng chuỗi, đo điện trở cách điện, kiểm tra tính liên tục của nối đất, thử các chức năng vận hành và bảo vệ — đạt yêu cầu mới được đóng điện vận hành chính thức.

Về cơ chế sau đấu nối, hệ thống dưới 1.000 kW được bán phần điện dư lên lưới tối đa 50% sản lượng theo Nghị định 243/2026/NĐ-CP; giá mua điện dư bằng giá điện năng thị trường bình quân của năm trước, với mức tham chiếu năm 2026 là 844,8 đồng/kWh. Trên inverter, giới hạn công suất phát lên lưới (export limit) được cấu hình theo đúng thỏa thuận đấu nối, bảo đảm phần điện phát ra không vượt tỷ lệ cho phép. Bạn có thể đối chiếu sơ đồ và cấu hình này với các hệ thống hoàn chỉnh trong trang dự án đã triển khai của SOLPOWER để hình dung một hệ hybrid thực tế sau khi nghiệm thu trông như thế nào.

Câu hỏi thường gặp

Mất điện lưới thì hệ hybrid có dùng tiếp được không?

Có, nhưng chỉ cho nhóm tải ưu tiên đã được nối qua cổng dự phòng của inverter. Khi lưới mất điện, inverter tách hệ thống khỏi lưới để bảo đảm an toàn, rồi dùng điện mặt trời và pin lưu trữ duy trì nhóm tải này. Nhóm tải thường sẽ mất điện theo lưới cho tới khi lưới có điện trở lại.

Inverter hybrid khác inverter hòa lưới thông thường ở điểm nào trên sơ đồ?

Trên sơ đồ, inverter hybrid có thêm hai khối mà inverter hòa lưới thường không có: cổng pin lưu trữ kèm đường giao tiếp với hệ quản lý pin (BMS), và cổng dự phòng cấp riêng cho tải ưu tiên khi mất lưới. Nhờ đó nó điều phối được cả bốn dòng năng lượng: pin mặt trời, pin lưu trữ, lưới và tải.

Khi pin lưu trữ đã đầy mà trời vẫn nắng thì điện dư đi đâu?

Sau khi cấp đủ cho tải và nạp đầy pin, phần điện mặt trời còn dư sẽ được phát lên lưới trong giới hạn công suất phát đã cấu hình theo thỏa thuận đấu nối; nếu cấu hình không cho phát lên lưới, inverter sẽ tự giảm công suất phát của dàn pin xuống mức vừa đủ cho tải và nạp pin.

Giao tiếp BMS giữa pin và inverter có bắt buộc không?

Gần như bắt buộc trong các hệ thống hiện nay. Nhờ giao tiếp này inverter mới biết chính xác trạng thái nạp, nhiệt độ và giới hạn dòng nạp xả mà BMS cho phép, từ đó điều khiển pin an toàn và đúng tuổi thọ thiết kế. Đấu nối chỉ có đường lực mà không có giao tiếp thường khiến hệ thống báo lỗi hoặc vận hành không tối ưu.

Đấu sai cực phía DC nguy hiểm đến mức nào?

Rất nguy hiểm: đấu ngược cực chuỗi pin hoặc cáp pin lưu trữ có thể làm hỏng inverter, module và gây hồ quang điện một chiều khó dập. Vì vậy quy trình thi công và nghiệm thu luôn có bước kiểm tra cực tính và đo điện áp hở mạch từng chuỗi trước khi đóng điện, theo danh mục kiểm tra của TCVN 11855-1:2017.

Tóm lại, sơ đồ đấu nối hybrid không hề phức tạp khi nhìn theo hai đường DC và AC gặp nhau tại inverter: dàn pin và pin lưu trữ ở phía DC, tải và lưới ở phía AC, tiếp địa và bảo vệ chạy xuyên suốt. Đấu nối đúng sơ đồ, đúng tiêu chuẩn và được nghiệm thu đo kiểm đầy đủ là nền tảng để hệ thống vận hành ổn định, an toàn và phát huy đúng vai trò của từng thiết bị trong suốt vòng đời. Nếu bạn đang cân nhắc lắp một hệ thống hybrid cho gia đình hoặc cơ sở của mình, đội ngũ kỹ thuật SOLPOWER sẵn sàng khảo sát, lên sơ đồ cấu hình cụ thể theo hiện trạng điện hiện hữu và tư vấn minh bạch từng thành phần trước khi thi công.
