MPPT là gì? Cách chọn inverter theo số MPPT và dải điện áp làm việc

MPPT (viết tắt của Maximum Power Point Tracking — dò điểm công suất cực đại) là thuật toán được tích hợp trong inverter, có nhiệm vụ liên tục điều chỉnh điện áp làm việc của dàn pin sao cho dàn pin luôn phát ra công suất lớn nhất có thể tại mỗi thời điểm nắng và nhiệt độ khác nhau. Hiểu đơn giản: cùng một dàn pin, nếu không có MPPT hoặc chọn inverter có số MPPT và dải điện áp không phù hợp với cách bố trí mái, hệ thống có thể mất đi một phần sản lượng đáng kể mỗi ngày mà chủ nhà không hề hay biết. Bài viết này giải thích rõ MPPT là gì, điểm công suất cực đại nằm ở đâu trên đặc tính của tấm pin, và cách chọn inverter theo số MPPT cho từng kiểu mái nhà tại Việt Nam.

Trước khi đi vào thuật toán, cần hình dung cách một tấm pin phát điện. Với mỗi mức nắng và mỗi mức nhiệt độ, tấm pin có một đường đặc tính dòng – áp (đường cong I–V) riêng: dòng điện gần như tỉ lệ với cường độ nắng, còn điện áp thay đổi theo nhiệt độ tế bào pin. Trên đường cong đó tồn tại duy nhất một điểm mà tích số điện áp nhân dòng điện đạt giá trị lớn nhất — đó chính là điểm công suất cực đại, ký hiệu MPP (Maximum Power Point), tương ứng với cặp giá trị Vmp và Imp ghi trên datasheet của tấm pin. Công suất phát ra của cả dàn pin đạt đỉnh chỉ khi hệ thống làm việc đúng tại điểm này.

Điểm công suất cực đại di chuyển liên tục trong ngày

Điểm MPP không đứng yên một chỗ. Buổi sáng nắng yếu, dòng điện của dàn pin thấp, điểm cực đại nằm ở vị trí khác; giữa trưa nắng mạnh, dòng tăng cao, điểm cực đại dịch chuyển; khi một đám mây đi qua, toàn bộ đường đặc tính sụt xuống trong vài giây rồi phục hồi. Nhiệt độ cũng tham gia vào sự dịch chuyển này: tế bào pin càng nóng, điện áp tại điểm cực đại càng giảm — với các dòng pin mono phổ biến hiện nay, hệ số nhiệt của công suất cực đại vào khoảng âm 0,34 đến âm 0,40 phần trăm trên mỗi độ C, nghĩa là một buổi trưa nắng gắt với bề mặt pin lên tới 60–65 độ C có thể làm dàn pin mất trên 10 phần trăm công suất so với điều kiện chuẩn dù nắng đang rất mạnh.

Nếu dàn pin bị nối thẳng vào một tải có điện áp cố định — như cách các hệ ắc quy đơn giản ngày xưa vận hành — điểm làm việc sẽ bị “ghim” tại điện áp của tải và trượt khỏi điểm cực đại trong hầu hết thời gian, lãng phí một phần lớn năng lượng mà dàn pin có thể tạo ra. Bộ MPPT trong inverter hiện đại giải quyết đúng bài toán này: nó đo liên tục điện áp và dòng điện của dàn pin, tính công suất tức thời, rồi tinh chỉnh điện áp làm việc lên xuống từng bước nhỏ để “đuổi theo” điểm cực đại đang di chuyển, với tần suất dò quét nhiều lần trong một giây. Nhờ vậy, dàn pin luôn làm việc quanh điểm phát công suất cao nhất bất kể nắng thay đổi hay nhiệt độ tăng giảm.

Mỗi MPPT là một kênh đầu vào độc lập trên inverter

Điểm kỹ thuật quan trọng nhất cần nắm khi chọn inverter là: mỗi MPPT là một kênh dò điểm công suất cực đại hoàn toàn độc lập, có dải điện áp làm việc, giới hạn dòng điện và thuật toán riêng. Một inverter ghi “2 MPPT” nghĩa là nó có hai kênh độc lập như vậy, cho phép đấu hai chuỗi pin có điện áp khác nhau, số tấm khác nhau, thậm chí đặt ở hai hướng mái khác nhau mà chuỗi nào vẫn được dò điểm cực đại theo đúng đặc tính của chuỗi đó.

Lấy ví dụ từ một hồ sơ thiết kế thực tế cho nhà mái tôn: inverter 8 kW được chọn có 2 MPPT với dải điện áp làm việc từ 200 V đến 950 V, điện áp làm việc tốt nhất quanh 600 Vdc và dòng điện vào tối đa 11 A cho mỗi MPPT. Dàn pin 9,48 kWp được chia thành hai chuỗi, mỗi chuỗi 12 tấm có điện áp làm việc 488,52 V và dòng 9,7 A — cả hai chuỗi đều nằm gọn trong giới hạn của từng MPPT, nên inverter vận hành ổn định và hiệu quả. Nếu thay bằng một inverter chỉ có 1 MPPT, hai chuỗi buộc phải giống hệt nhau và ghép chung vào một kênh duy nhất; chỉ cần một chuỗi bị che bóng hoặc đặt lệch hướng, điểm làm việc chung bị kéo xuống và cả hai chuỗi cùng mất sản lượng.

Đây cũng là lý do trên datasheet inverter, phần thông số đầu vào DC luôn liệt kê rõ: số MPPT, số đầu vào (string) cho mỗi MPPT, dải điện áp MPPT, điện áp khởi động, điện áp DC tối đa và dòng điện tối đa của từng MPPT. Đọc đúng các thông số này trước khi mua là bước không thể bỏ qua, và phần tiếp theo sẽ hướng dẫn chi tiết từng dòng thông số.

Đọc thông số MPPT trên datasheet inverter: 6 dòng phải kiểm tra

Mọi quyết định chọn inverter đều bắt đầu từ việc đọc đúng sáu dòng thông số đầu vào DC trên datasheet của hãng. Sáu dòng này quyết định dàn pin của bạn được phép thiết kế ra sao, và bỏ sót bất kỳ dòng nào cũng có thể dẫn tới một hệ thống vận hành dưới chuẩn hoặc mất bảo hành.

Một sai lầm phổ biến của người tự tìm hiểu thiết bị là chỉ nhìn vào công suất inverter (5 kW, 8 kW, 10 kW) mà bỏ qua hoàn toàn sáu dòng thông số trên. Hai inverter cùng công suất 8 kW có thể có số MPPT khác nhau, dải điện áp khác nhau và giới hạn dòng khác nhau — và chỉ một trong hai phù hợp với mái nhà của bạn. Đây là lý do các đơn vị thi công chuyên nghiệp luôn chọn inverter sau khi đã khảo sát mái và phác thảo sơ đồ chuỗi, chứ không báo giá thiết bị cố định trước khi nhìn thấy công trình.

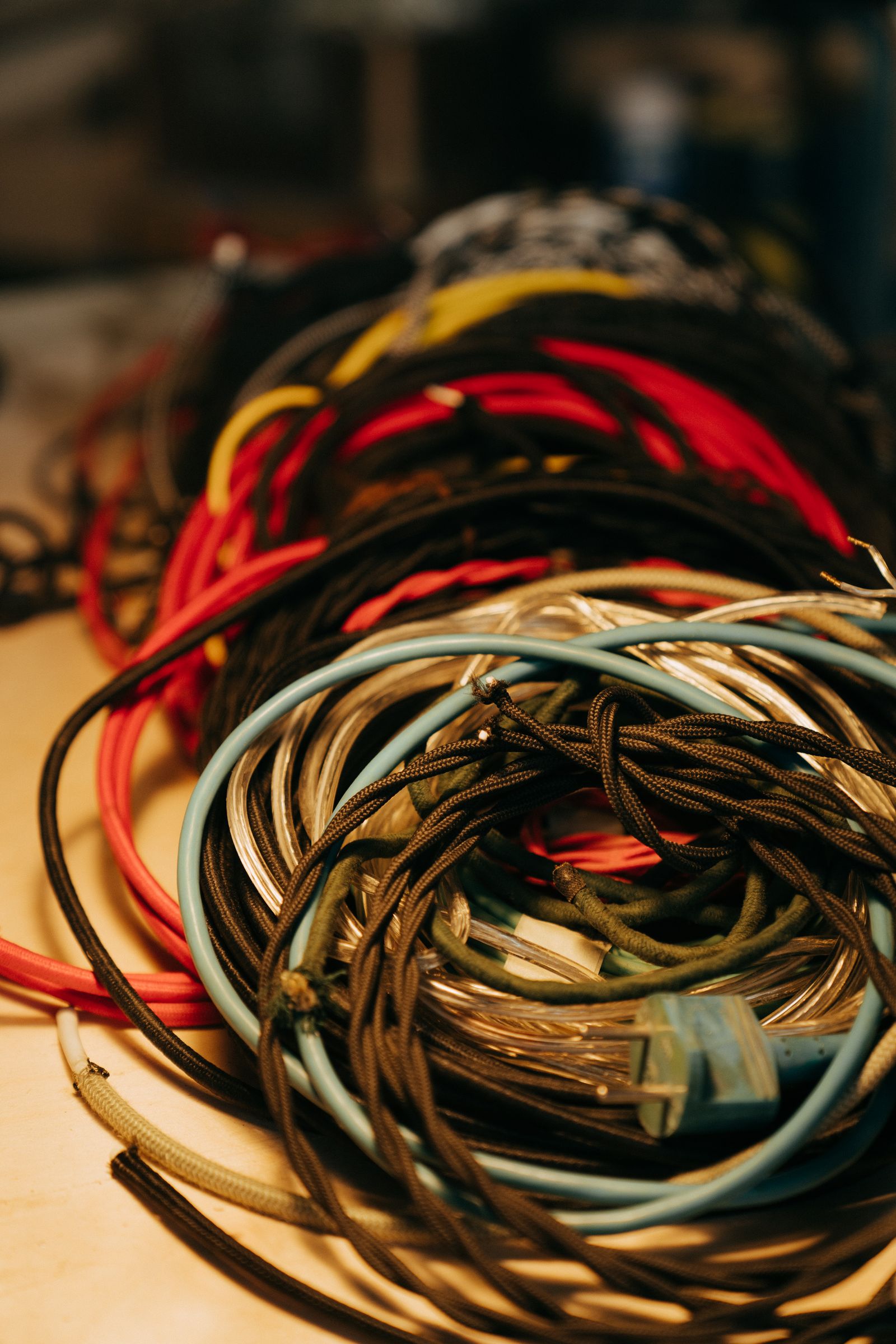

Hình 1: Các tuyến cáp DC của những chuỗi pin khác nhau — mỗi bộ MPPT tiếp nhận và dò điểm công suất cực đại cho một nhóm chuỗi độc lập.

Cần bao nhiêu MPPT? Đối chiếu theo từng kiểu mái nhà

Câu trả lời ngắn gọn là: số MPPT tối thiểu phải bằng số nhóm chuỗi có đặc tính khác nhau trên mái của bạn. “Đặc tính khác nhau” nghĩa là khác hướng, khác góc nghiêng, khác số tấm trong chuỗi, hoặc khác điều kiện bóng che. Bảng dưới đây tổng hợp các tình huống thực tế thường gặp nhất tại nhà ở Việt Nam.

Ngược lại, nhiều MPPT hơn không phải lúc nào cũng tốt hơn một cách vô điều kiện. Inverter nhiều MPPT thường đắt hơn, và nếu mái nhà của bạn chỉ có một hướng duy nhất, việc trả thêm tiền cho kênh MPPT thứ ba, thứ tư bỏ trống là lãng phí. Tiêu chí đúng là “đủ MPPT cho số nhóm chuỗi khác nhau, cộng một kênh dự phòng nếu có kế hoạch mở rộng rõ ràng” — không thiếu, không thừa.

Chọn inverter theo dải điện áp làm việc: để chuỗi pin luôn nằm trong vùng MPPT hiệu quả

Số MPPT chỉ là một nửa của bài toán lựa chọn; nửa còn lại là dải điện áp. Một inverter có đủ số MPPT nhưng dải điện áp không khớp với thiết kế chuỗi vẫn cho ra một hệ thống dưới chuẩn. Nguyên tắc đối chiếu gồm ba bước. Bước một, tính điện áp làm việc của chuỗi ở hai cực thời tiết: ngày nóng nhất (điện áp thấp nhất) và sáng lạnh nhất (điện áp hở mạch cao nhất). Bước hai, bảo đảm toàn bộ khoảng điện áp đó nằm trong dải MPPT của inverter, đồng thời điện áp hở mạch cực đại vẫn thấp hơn điện áp DC tối đa cho phép. Bước ba, đưa điện áp làm việc danh định của chuỗi càng gần điện áp DC danh định của inverter càng tốt, vì đó là vùng inverter đạt hiệu suất chuyển đổi cao nhất — trong ví dụ thiết kế đã nêu, chuỗi 488,52 V được đánh giá tốt chính vì nằm trong dải 200–950 V và không quá xa vùng làm việc tốt nhất quanh 600 Vdc.

Dải điện áp còn liên quan trực tiếp đến tổn hao trên cáp DC. Với cùng một công suất truyền tải, chuỗi pin có điện áp càng cao thì dòng điện chạy trên cáp càng nhỏ, mà tổn hao và sụt áp trên cáp lại tỉ lệ với dòng điện — mục tiêu thiết kế thực hành là giữ sụt áp phía DC dưới 3 phần trăm, tốt nhất quanh 1–1,5 phần trăm. Đây là lý do các hệ thống hộ gia đình hiện nay chuộng thiết kế chuỗi dài, điện áp vài trăm volt, thay vì nhiều chuỗi ngắn điện áp thấp phải dùng cáp tiết diện lớn và tốn kém hơn. Khi so sánh hai phương án inverter cho cùng một mái nhà, hãy yêu cầu kỹ sư trình bày rõ điện áp chuỗi dự kiến và vị trí của nó trong dải MPPT — câu trả lời cụ thể ở điểm này cho thấy chất lượng của bản thiết kế.

MPPT trong hệ thống hybrid có pin lưu trữ: thêm một lớp điều phối

Ở inverter hòa lưới thuần túy, MPPT chỉ có một nhiệm vụ là hút tối đa công suất từ dàn pin và đẩy ra tải hoặc lên lưới. Ở inverter hybrid, nhiệm vụ của các kênh MPPT không thay đổi — chúng vẫn quản lý phía dàn pin như mô tả trong bài — nhưng phía sau MPPT xuất hiện thêm một đối tác mới là khối pin lưu trữ với bộ chuyển đổi sạc – xả riêng. Bộ điều khiển trung tâm của inverter hybrid phải quyết định theo thời gian thực: điện từ MPPT cấp thẳng cho tải đang dùng, phần dư nạp vào pin, và khi pin đầy mới đẩy lên lưới; đến chiều tối hoặc khi mất điện, pin xả ra bù phần thiếu. Hiểu rõ cấu trúc này giúp chủ nhà không nhầm lẫn khi đọc thông số: số MPPT quyết định khả năng khai thác dàn pin theo hướng mái, còn dung lượng và công suất pin quyết định khả năng dự phòng — hai thông số hoàn toàn độc lập. Bạn có thể tìm hiểu thêm về nguyên lý vận hành tổng thể trong bài điện mặt trời hybrid là gì và cách tính dung lượng pin phù hợp trong bài hướng dẫn chọn dung lượng pin lưu trữ.

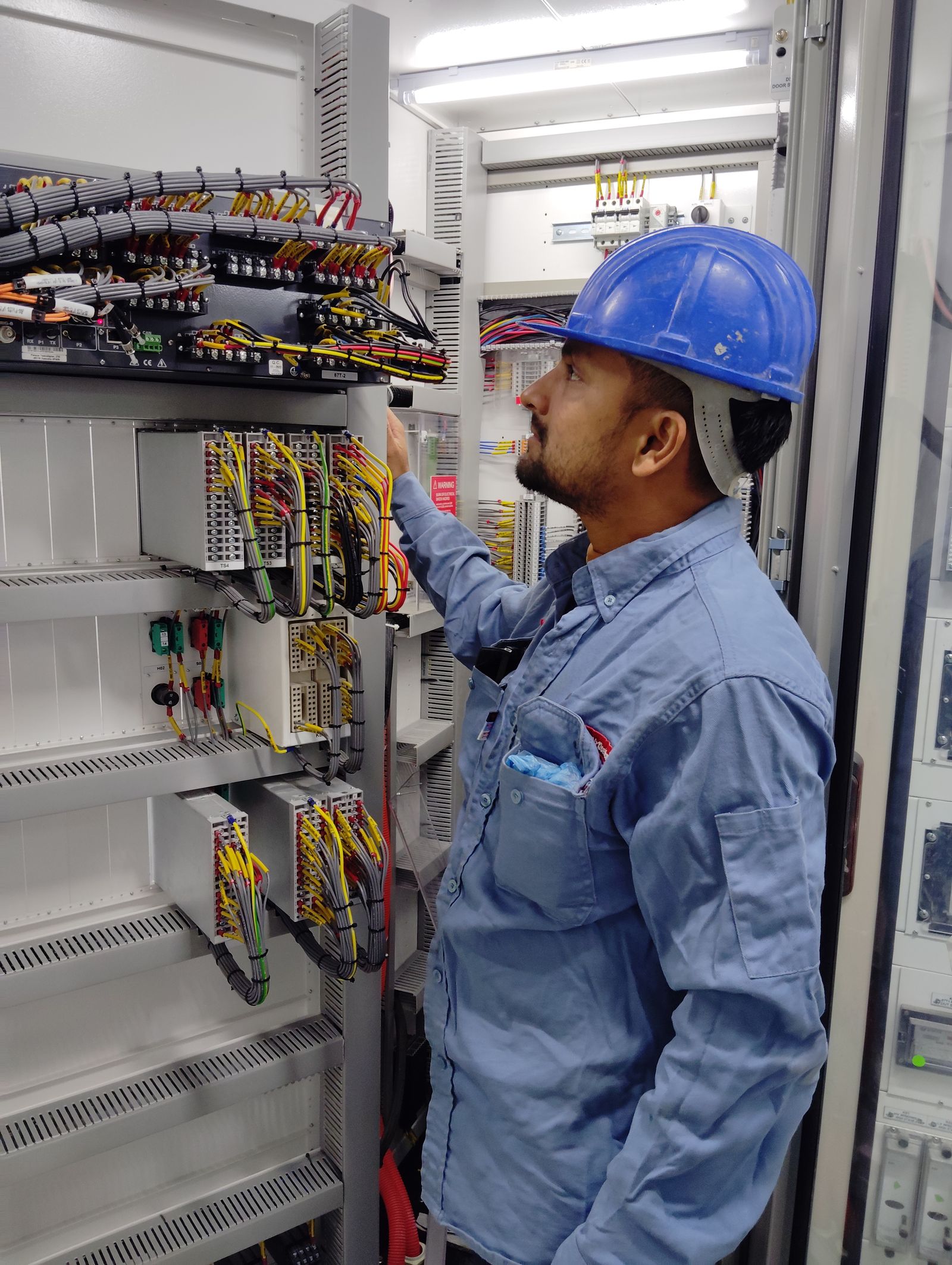

Hình 2: Kỹ thuật viên kiểm tra tủ điện và các cổng đấu nối — khâu xác nhận số MPPT cùng dải điện áp làm việc trước khi vận hành hệ thống.

Câu hỏi thường gặp

Inverter chỉ có 1 MPPT có lắp được cho mái hai hướng Đông – Tây không?

Lắp được về mặt cơ khí nhưng không nên về mặt hiệu quả. Hai chuỗi ở hai hướng có đặc tính phát điện lệch pha nhau, ghép vào một MPPT duy nhất buộc cả hai phải làm việc tại một điểm chung không tối ưu, làm mất sản lượng ở cả hai phía mỗi ngày. Với mái Đông – Tây, hãy chọn inverter có tối thiểu 2 MPPT độc lập để mỗi hướng được dò điểm công suất cực đại riêng.

Inverter càng nhiều MPPT thì càng tốt có đúng không?

Không hoàn toàn. Số MPPT cần thiết bằng số nhóm chuỗi có đặc tính khác nhau trên mái cộng thêm dự phòng cho kế hoạch mở rộng rõ ràng. Mái một hướng duy nhất dùng inverter 1–2 MPPT là đủ; trả thêm tiền cho các kênh MPPT bỏ trống không mang lại thêm sản lượng nào. Ngược lại, thiếu MPPT so với số hướng mái là lỗi thiết kế gây mất điện mỗi ngày trong suốt vòng đời hệ thống.

MPPT có xử lý được bóng che phủ lên một vài tấm pin trong chuỗi không?

MPPT xử lý ở cấp độ toàn chuỗi: khi một phần chuỗi bị che, thuật toán sẽ tìm điểm công suất cực đại mới cho cả chuỗi và các diode bypass trong tấm pin giúp hạn chế tổn thất, nhưng sản lượng chuỗi vẫn bị kéo xuống đáng kể trong thời gian bị che. Giải pháp căn cơ vẫn là thiết kế tránh bóng che ngay từ khâu khảo sát, tách phần mái hay bị che vào một MPPT riêng, thay vì kỳ vọng thuật toán bù đắp hoàn toàn cho một vị trí lắp đặt bất lợi.

Vì sao trưa nắng gắt mà công suất hệ thống lại thấp hơn buổi sáng mát?

Đây là hiện tượng vật lý bình thường, không phải lỗi MPPT. Khi tế bào pin nóng lên, điện áp tại điểm công suất cực đại giảm theo hệ số nhiệt khoảng âm 0,34 đến âm 0,40 phần trăm trên mỗi độ C, nên tổng công suất phát ra giảm dù nắng mạnh hơn. MPPT vẫn đang dò đúng điểm cực đại — chỉ là điểm cực đại đó đã dịch chuyển xuống thấp hơn vì nhiệt độ. Thông gió tốt dưới dàn pin là cách hiệu quả nhất để hạn chế mức sụt này.

Làm sao biết hệ thống nhà tôi đang bị mất sản lượng vì chọn sai MPPT?

Dấu hiệu thường gặp gồm: dàn pin có hai hướng mái nhưng ứng dụng giám sát chỉ hiển thị một kênh đầu vào DC duy nhất, sản lượng ngày nắng đẹp thấp hơn hẳn mức ước tính theo công suất lắp đặt, hoặc hai chuỗi có sản lượng luôn “khóa” theo nhau dù điều kiện nắng hai phía khác nhau. Khi nghi ngờ, hãy yêu cầu đơn vị thi công kiểm tra lại sơ đồ đấu nối và đối chiếu thông số MPPT trên datasheet inverter với cấu hình chuỗi thực tế — đây là kiểm tra không tốn chi phí thiết bị.

Tóm lại, MPPT là bộ não dò điểm công suất cực đại giúp dàn pin luôn phát điện ở mức cao nhất có thể, và chọn inverter đúng nghĩa là chọn đủ số MPPT cho số hướng mái, với dải điện áp bao trọn được thiết kế chuỗi ở mọi điều kiện thời tiết. Đừng quyết định mua inverter chỉ theo con số công suất kW — hãy đối chiếu sáu dòng thông số đầu vào DC trên datasheet với chính mái nhà của bạn, hoặc để kỹ sư làm việc đó trong buổi khảo sát. Đội ngũ SOLPOWER sẵn sàng tư vấn miễn phí và minh bạch toàn bộ thông số trước khi bạn quyết định; tham khảo thêm các dự án đã triển khai hoặc liên hệ trực tiếp theo thông tin dưới đây.
