Cách chọn tiết diện cáp DC và AC cho hệ thống điện mặt trời đúng kỹ thuật

Cáp điện là hạng mục thường bị xem nhẹ khi lắp điện mặt trời, vì chi phí cáp chỉ chiếm một phần nhỏ trong tổng đầu tư. Nhưng chọn sai tiết diện cáp lại gây thiệt hại âm thầm suốt 25 năm tuổi đời hệ thống: sụt áp làm mất sản lượng mỗi ngày, cáp quá tải sinh nhiệt làm lão hóa cách điện, tăng nguy cơ chạm chập và cháy nổ. Nguyên tắc chọn cáp đúng kỹ thuật gồm ba bước: xác định dòng điện lớn nhất mà cáp phải mang, chọn tiết diện đủ khả năng tải dòng đó, rồi kiểm tra lại sụt áp trên toàn tuyến theo khoảng cách thực tế. Với phía DC, thực hành phổ biến hiện nay là dùng cáp chuyên dụng cho điện mặt trời (PV) từ 4 mm² trở lên cho các chuỗi pin hộ gia đình, với mục tiêu sụt áp phía DC dưới 3% — tốt nhất giữ quanh 1–1,5%. Phía AC, tiết diện cáp chọn theo công suất inverter và khoảng cách từ inverter về tủ điện tổng. Bài viết này hướng dẫn cách tính cụ thể cho từng tuyến cáp trong hệ thống, kèm bảng tra cứu nhanh và những lỗi chọn cáp thường gặp nhất trên thực tế thi công.

Vì sao chọn đúng tiết diện cáp lại quan trọng?

Mỗi mét cáp đều có điện trở. Khi dòng điện chạy qua, một phần điện năng biến thành nhiệt tỏa ra trên đường dây — đó chính là tổn hao truyền tải, thể hiện bằng hiện tượng sụt áp: điện áp ở cuối tuyến thấp hơn điện áp ở đầu tuyến. Với điện mặt trời, sụt áp gây thiệt hại theo ba cách. Thứ nhất, nó trừ thẳng vào sản lượng: sụt áp 3% trên tuyến DC đồng nghĩa mất khoảng 3% điện năng từ dàn pin trước khi vào inverter, tương đương vài trăm kWh mỗi năm với hệ thống gia đình — nhân với 25 năm vận hành là một con số không nhỏ. Thứ hai, cáp mang dòng vượt khả năng tải sẽ nóng lên liên tục; lớp cách điện PVC thông thường lão hóa nhanh khi nóng, nứt vỡ sau vài năm phơi nắng trên mái, mở đường cho chạm chập và hồ quang điện một chiều — nguyên nhân hàng đầu gây cháy trong hệ thống điện mặt trời. Thứ ba, sụt áp phía AC quá lớn khiến điện áp tại inverter dao động ngoài dải cho phép khi tải thay đổi, có thể làm inverter báo lỗi điện áp lưới và ngắt máy giữa trưa nắng — đúng lúc hệ thống cần phát điện nhất.

Vì vậy, tiêu chí chọn cáp không phải “đủ dùng tạm” mà là: đủ khả năng tải dòng lâu dài trong điều kiện nóng nhất trên mái, sụt áp nằm trong giới hạn cho phép, và vật liệu chịu được tia UV, nhiệt độ, ẩm ướt suốt vòng đời hệ thống. Các tiêu chuẩn TCVN 9207:2012 (đặt đường dẫn điện trong nhà ở và công trình công cộng) và TCVN 9208:2012 (lắp đặt cáp trong công trình công nghiệp) là khung tham chiếu cho việc đi dây, còn thiết kế dàn PV tuân theo IEC 62548 và TCVN 7447-7-712:2015 về lắp đặt điện hạ áp cho hệ thống quang điện.

Chọn cáp DC: từ tấm pin về inverter

Tuyến DC là tuyến đặc thù nhất của hệ thống điện mặt trời. Dòng điện trên tuyến này là dòng một chiều, điện áp chuỗi có thể lên tới 500–1.000V tùy thiết kế, và cáp phải nằm phơi nắng trực tiếp trên mái trong nhiều năm. Ba yêu cầu kỹ thuật bắt buộc:

Một — dùng cáp chuyên dụng PV. Cáp DC cho điện mặt trời phải là loại cáp thiết kế riêng cho hệ thống quang điện, ký hiệu phổ biến PV1-F hoặc theo tiêu chuẩn mới H1Z2Z2-K, với lớp cách điện và vỏ bọc chịu được tia UV, dải nhiệt độ rộng (thường từ −40°C đến +90°C hoặc cao hơn) và điện áp định mức DC từ 1.000V trở lên. Tuyệt đối không dùng cáp điện dân dụng thông thường (cáp VCm, CV thường) cho tuyến DC trên mái: vỏ cáp thường sẽ giòn, nứt dưới nắng chỉ sau vài năm.

Hai — tiết diện theo dòng điện chuỗi. Mỗi chuỗi pin có dòng điện làm việc bằng dòng tại điểm công suất cực đại (Imp) của tấm pin, khoảng 9–14A với các dòng pin phổ biến hiện nay. Theo yêu cầu thiết kế của IEC 62548, khả năng tải dòng của cáp chuỗi phải đạt tối thiểu 1,25 lần dòng ngắn mạch (Isc) của chuỗi để dự phòng trường hợp nắng gắt bất thường. Với dòng chuỗi thực tế quanh 10–15A, cáp 4 mm² là mức tối thiểu được dùng phổ biến cho các chuỗi pin hộ gia đình; cáp này có khả năng tải dòng cao hơn nhiều lần nhu cầu của một chuỗi đơn, nên về mặt tải dòng luôn dư dả. Tiết diện lớn hơn (6 mm²) được chọn không phải vì tải dòng, mà vì yếu tố thứ ba — sụt áp trên tuyến dài.

Ba — kiểm tra sụt áp theo khoảng cách. Điện áp chuỗi càng thấp và tuyến cáp càng dài thì sụt áp phần trăm càng lớn. Sụt áp trên tuyến DC tính theo công thức:

ΔU = 2 × L × I × ρ ÷ S, trong đó L là chiều dài một chiều của tuyến (m), I là dòng điện chuỗi (A), ρ là điện trở suất của đồng (0,0175 Ω·mm²/m), S là tiết diện cáp (mm²), hệ số 2 vì điện đi và về trên hai sợi. Tỷ lệ sụt áp = ΔU ÷ điện áp chuỗi × 100%, và phải giữ dưới 3%, lý tưởng quanh 1–1,5%.

Lấy ví dụ thực tế: chuỗi pin điện áp làm việc khoảng 410V, dòng 13A, tuyến cáp dài 20m từ mái xuống inverter. Với cáp 4 mm²: ΔU = 2 × 20 × 13 × 0,0175 ÷ 4 ≈ 2,3V, tương đương 0,56% — đạt yêu cầu rất tốt. Nhưng nếu cùng chuỗi đó mà inverter đặt xa 45m (nhà xưởng, biệt thự mái rộng), ΔU tăng lên khoảng 5,1V (1,25%) với cáp 4 mm² — vẫn đạt nhưng đã chạm vùng nên cân nhắc lên 6 mm² để đưa sụt áp xuống khoảng 0,83%. Ngược lại, các hệ cũ dùng tấm pin nhỏ, điện áp chuỗi chỉ khoảng 120–150V thì sụt áp phần trăm lớn gấp ba lần ở cùng điều kiện — đây là lý do hệ thống điện áp chuỗi thấp rất nhạy cảm với tiết diện cáp.

Hình 1: Thi công tuyến cáp cho hệ thống điện mặt trời — cáp DC chuyên dụng PV1-F/H1Z2Z2-K chịu tia UV là lựa chọn bắt buộc cho mọi đoạn cáp ngoài trời.

Bảng tra tiết diện cáp theo công suất tham khảo

Bảng dưới đây tổng hợp thực hành chọn cáp phổ biến cho hệ thống hộ gia đình và cơ sở nhỏ, giả định tuyến cáp ở mức trung bình (DC ≤ 25m, AC ≤ 20m) và điện áp chuỗi thiết kế trong dải thông dụng. Khi tuyến cáp dài hơn hẳn mức này, cần tính lại sụt áp theo công thức ở trên và tăng một cấp tiết diện nếu cần.

Bảng này chỉ là điểm khởi đầu để ước lượng. Tiết diện cuối cùng phải được chốt trong hồ sơ thiết kế dựa trên ba thông số cụ thể của công trình: dòng điện thực tế, chiều dài tuyến đo tại hiện trường và nhiệt độ môi trường nơi cáp đi qua (cáp đi trong ống kín hoặc bó chung nhiều sợi sẽ bị giảm khả năng tải dòng so với đi thoáng).

Chọn cáp AC: từ inverter về tủ điện tổng

Tuyến AC nối từ đầu ra của inverter về tủ điện phân phối của tòa nhà. Dòng điện phía AC tính từ công suất inverter: với hệ 1 pha 220V, dòng điện xấp xỉ công suất chia cho điện áp — inverter 5kW cho dòng tối đa khoảng 23A, inverter 8kW khoảng 36A, inverter 10kW khoảng 45A. Với hệ 3 pha 380V, dòng mỗi pha thấp hơn nhiều ở cùng công suất (10kW chỉ khoảng 15A/pha), đó là một lý do các hệ từ 10kW trở lên thường được thiết kế 3 pha: cáp nhỏ hơn, sụt áp ít hơn, cân bằng tải tốt hơn cho lưới điện nhà.

Nguyên tắc chọn tiết diện AC cũng gồm hai bước như phía DC: khả năng tải dòng của cáp phải lớn hơn dòng bảo vệ của aptomat đầu tuyến (aptomat chọn theo TCVN 6592-2, tương đương IEC 60947-2), và sụt áp toàn tuyến giữ dưới 3%. Cần lưu ý aptomat bảo vệ cáp chứ không chỉ bảo vệ inverter: nếu aptomat 40A mà cáp chỉ chịu được 32A trong điều kiện lắp đặt thực tế, khi quá tải cáp sẽ nóng trước khi aptomat kịp tác động. Ngoài dây pha và dây trung tính, tuyến AC phải có dây tiếp địa bảo vệ (PE) kéo liên tục từ vỏ inverter và khung dàn pin về hệ thống tiếp địa của công trình — phần này liên quan trực tiếp tới an toàn chống điện giật và chống sét lan truyền, không được cắt giảm để tiết kiệm chi phí cáp.

Với hệ thống có pin lưu trữ, còn thêm tuyến cáp giữa inverter hybrid và tủ pin/ắc quy — tuyến DC điện áp thấp (thường 48–51,2V) nhưng dòng rất lớn, có thể tới 100–200A ở hệ gia đình công suất cao. Tuyến này bắt buộc dùng cáp mềm tiết diện lớn (25–50 mm² tùy dòng sạc/xả) theo đúng khuyến cáo của nhà sản xuất pin, càng ngắn càng tốt, đầu cos bấm ép thủy lực và siết đúng lực. Đây là tuyến cáp hay bị làm ẩu nhất khi tự lắp đặt, và cũng là tuyến dễ phát nhiệt nhất nếu chọn sai — chủ nhà nên tìm hiểu thêm về đặc tính sạc/xả khi chọn dung lượng pin lưu trữ để hình dung đúng quy mô dòng điện trên tuyến này.

Những lỗi chọn cáp thường gặp trên thực tế

• Dùng cáp điện thường cho tuyến DC: Cáp dân dụng không chịu UV, phơi nắng vài năm là nứt vỏ, gây chạm đất và hồ quang DC. Đây là lỗi nguy hiểm nhất và rất hay gặp ở các hệ tự lắp hoặc thi công giá rẻ.
• Chọn tiết diện theo thói quen “một cỡ cho mọi nhà”: Cùng inverter 5kW, nhà phố tuyến cáp 10m và nhà xưởng tuyến 45m cần tiết diện khác nhau. Không đo khoảng cách thực tế mà áp một cỡ chung sẽ gây sụt áp cao ở công trình xa.
• Nối chắp nhiều đoạn cáp: Mỗi mối nối là một điểm điện trở tiếp xúc và một nguy cơ lỏng, oxy hóa. Tuyến DC nên chạy liên tục từ chuỗi pin về inverter; nếu buộc phải nối, phải dùng đầu nối MC4 chính hãng bấm đúng khuôn ép, không xoắn tay và quấn băng keo.
• Đầu nối MC4 kém chất lượng, bấm sai: MC4 trôi nổi hoặc bấm bằng kìm không đúng chuẩn sẽ tiếp xúc kém, phát nhiệt cục bộ và là điểm phát hỏa kinh điển trong các vụ cháy điện mặt trời trên thế giới.
• Cáp DC và AC đi chung ống, không phân biệt: Gây khó khăn khi bảo trì, tăng rủi ro nhầm lẫn và không đúng quy định đi dây. Hai tuyến nên đi riêng, có nhãn đánh dấu rõ ràng ở hai đầu.
• Không đi ống/máng bảo vệ cho cáp ngoài trời: Cáp PV chịu UV tốt nhưng vẫn cần bảo vệ cơ học ở các đoạn qua lại, gần mép mái sắc hoặc nơi có chuột bọ — ống luồn là lớp bảo vệ rẻ và hiệu quả.
• Quên dây tiếp địa khung pin: Khung nhôm dàn pin, rail và vỏ inverter phải được nối liên kết đẳng thế về cọc tiếp địa, với điện trở tiếp địa hệ thống không quá 10 Ω theo thực hành áp dụng TCVN 9385:2012 và TCVN 9358:2012. Bỏ qua hạng mục này khiến chống sét lan truyền (SPD) cũng mất tác dụng.

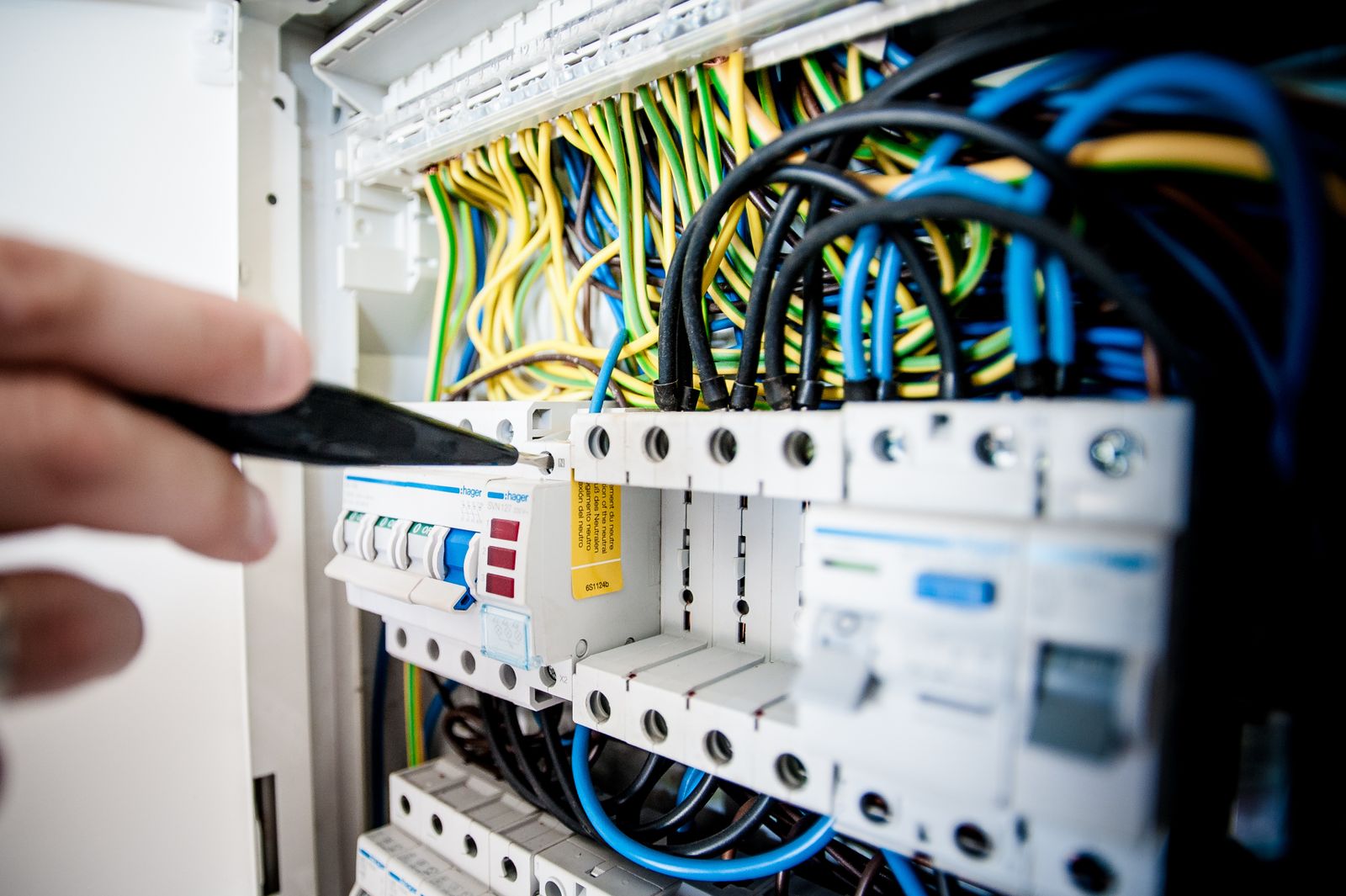

Hình 2: Kiểm tra tuyến cáp sau thi công — đo điện trở cách điện và rà soát đầu nối, nhãn cáp theo quy trình nghiệm thu TCVN 11855-1.

Nghiệm thu tuyến cáp sau khi thi công

Chọn đúng cáp mới là một nửa công việc; nửa còn lại là kiểm chứng sau lắp đặt theo quy trình thử nghiệm của TCVN 11855-1:2017 (tương đương IEC 62446-1:2016) dành cho hệ thống quang điện nối lưới. Các hạng mục liên quan trực tiếp tới cáp gồm: kiểm tra cực tính từng chuỗi trước khi đóng điện (đấu ngược cực có thể phá hủy inverter ngay lần khởi động đầu); đo điện áp hở mạch Voc từng chuỗi và đối chiếu với giá trị thiết kế — chênh lệch bất thường là dấu hiệu của lỗi đấu nối hoặc cáp; đo điện trở cách điện của tuyến DC so với đất để phát hiện vỏ cáp bị trầy xước trong lúc kéo dây; và kiểm tra tính liên tục của dây tiếp địa bảo vệ. Hồ sơ nghiệm thu cần ghi lại tiết diện, chủng loại và chiều dài từng tuyến cáp — đây là tài liệu quan trọng khi bảo trì hoặc mở rộng hệ thống sau này, tương tự cách các dự án đã thi công của SOLPOWER được bàn giao kèm hồ sơ kỹ thuật đầy đủ cho chủ đầu tư.

Câu hỏi thường gặp

Cáp DC 4 mm² dùng cho hệ thống bao nhiêu kW thì phù hợp?

Cáp DC tính theo chuỗi chứ không tính theo tổng công suất hệ thống. Mỗi chuỗi pin hộ gia đình có dòng làm việc khoảng 10–15A, nằm gọn trong khả năng tải của cáp 4 mm². Dù hệ thống 5kW hay 15kW, nếu mỗi chuỗi đi một tuyến cáp riêng về inverter thì 4 mm² vẫn là lựa chọn phổ biến — chỉ cần tăng tiết diện lên 6 mm² khi tuyến quá dài để giữ sụt áp dưới ngưỡng cho phép.

Sụt áp bao nhiêu là chấp nhận được cho hệ thống điện mặt trời?

Thực hành thiết kế hiện nay đặt mục tiêu sụt áp phía DC dưới 3%, tốt nhất quanh 1–1,5%; phía AC cũng nên giữ dưới 3%. Vượt quá các ngưỡng này, hệ thống không “hỏng ngay” nhưng mất sản lượng mỗi ngày trong suốt tuổi đời vận hành và dễ phát sinh lỗi điện áp ở inverter.

Có thể tận dụng cáp điện có sẵn trong nhà cho tuyến AC không?

Chỉ khi cáp đó còn mới, đúng chủng loại, tiết diện đáp ứng được cả hai điều kiện tải dòng và sụt áp, đồng thời aptomat bảo vệ tương ứng còn phù hợp. Trong đa số trường hợp cải tạo, kéo một tuyến cáp mới riêng từ inverter về tủ tổng là phương án an toàn và dễ nghiệm thu hơn, tránh dùng chung với các tuyến điện cũ không rõ tình trạng cách điện.

Cáp điện mặt trời khác gì cáp điện thông thường?

Khác ở vật liệu cách điện và vỏ bọc: cáp PV (PV1-F/H1Z2Z2-K) được thiết kế chịu tia UV, chịu nhiệt độ cao, chống ẩm và có điện áp định mức DC tới 1.000–1.500V, tuổi thọ thiết kế ngoài trời trên 25 năm. Cáp điện thông thường chỉ thiết kế cho môi trường trong nhà, điện áp AC 450/750V, sẽ lão hóa rất nhanh khi đặt trên mái.

Dây tiếp địa cho hệ thống điện mặt trời dùng tiết diện bao nhiêu?

Dây tiếp địa bảo vệ thường dùng cáp đồng tối thiểu 4–6 mm² cho hệ hộ gia đình, đi kèm cọc tiếp địa đóng xuống đất ẩm và phải đo kiểm đạt điện trở tiếp địa hệ thống không quá 10 Ω. Với công trình lớn hoặc yêu cầu chống sét trực tiếp, tiết diện dây xuống và số lượng cọc tiếp địa phải được tính toán riêng theo TCVN 9385:2012 và TCVN 9358:2012.

Tóm lại, chọn tiết diện cáp điện mặt trời không khó nếu đi đúng trình tự: tính dòng điện lớn nhất → chọn tiết diện đủ tải → kiểm tra sụt áp theo khoảng cách thật → dùng đúng chủng loại cáp cho từng tuyến. Bốn bước này quyết định hiệu suất và độ an toàn của hệ thống trong suốt 25 năm, trong khi chênh lệch chi phí giữa “cáp vừa đủ” và “cáp đúng chuẩn” chỉ là một khoản rất nhỏ trong tổng đầu tư. Khi nhận báo giá lắp đặt, bạn nên yêu cầu đơn vị thi công ghi rõ chủng loại và tiết diện từng tuyến cáp trong hợp đồng — đó là chi tiết dễ kiểm tra nhất để phân biệt một đơn vị làm kỹ thuật nghiêm túc với một đơn vị chỉ chạy theo giá rẻ. Xem thêm các bài kỹ thuật khác và thông tin về SOLPOWER tại trang chủ.
